Diodo TVS di montaggio di superficie SMAJ64A DATASHEET:SMAJ_v2207.1.pdf

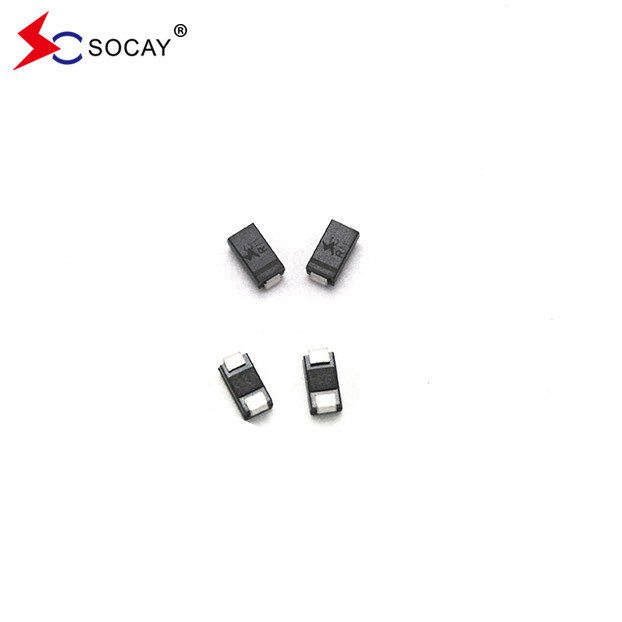

Dispositivo di montaggio superficiale di TVS SMAJ64A

Il diodo SMAJ64A è progettato specificamente per proteggere le apparecchiature elettroniche sensibili da transienti di tensione indotti da fulmini e altri eventi di tensione transitori.

1- Applicazione di diodi di soppressione transitori (diodi TVS) nei sistemi di alimentazione TN
Le sovratensioni causate da errori di funzionamento da parte dell'uomo, come le onde di sovratensione del fulmine e gli interruttori di carico, possono facilmente invadere l'interno delle apparecchiature elettriche ed elettroniche attraverso le linee di alimentazione.causare guasti di apparecchiature elettriche ed elettroniche, malfunzionamento e persino danni permanenti all'apparecchiatura, causando gravi perdite economiche.la protezione in modalità comune e in modalità differenziale è effettuata sulle linee L e NIl metodo specifico consiste nell'installare MOV all'estremità anteriore della linea come protezione SPD di primo livello per scaricare la maggior parte della corrente fulminante, and install a high-power transient suppression diode (TVS diode) at the end of the line (front end of the equipment) as the second level SPD protection to further weaken the The overvoltage wave amplitude reduces the grid voltage to within the E/I safe withstand voltage rangeVa notato che MOV e TVS dovrebbero raggiungere il coordinamento e la cooperazione di tensione ed energia, e la lunghezza della linea tra AB non dovrebbe essere inferiore a 5 m.la lunghezza della linea deve essere aumentata o devono essere installati dispositivi di disaccoppiamento.

2Applicazione di diodi di soppressione transitori (diodi TVS) nelle linee di segnale di rete
I diodi di soppressione transitori (diodi TVS) possono essere utilizzati non solo per la protezione da sovratensioni dei sistemi di alimentazione, ma anche per la protezione da sovratensioni delle linee di segnale.I tubi di scarico del gas GDT e i diodi di soppressione transitori (diodi TVS) sono combinati per formare una protezione contro le sovratensioni del segnaleIl dispositivo è caratterizzato da una risposta rapida, una piccola perdita, quasi nessuna perdita di segnale e può fornire una protezione sicura e affidabile per le linee di rete ad alta velocità.

3Applicazione di diodi di soppressione transitori (diodi TVS) nei sistemi di alimentazione in CC
Nel circuito di alimentazione di un ordinario computer per PC, la corrente AC 220 V viene abbassata a 20 V AC attraverso un trasformatore,e quindi modulato e rettificato dal circuito per produrre corrente continua a 10 V e collegato al carico. Installando un soppressore di tensione transitorio bidirezionale TVS1 all'estremità di uscita del trasformatoreassorbe la corrente impulsiva istantanea delle linee L e N e blocca la tensione del circuito a un livello di tensione sicuro. TVS1 può proteggere il raddrizzatore di fondo e altri componenti del circuito del trasformatore.Un soppressore di tensione transitorio unidirezionale TVS2 è installato all'estremità di uscita dell'alimentazione in corrente continua dopo il raddrizzatore per proteggere il carico in corrente continua da sovratensioni e impatti di corrente.

3Applicazione di diodi di soppressione transitori (diodi TVS) nei circuiti transistor
Come dispositivo di controllo della corrente, i transistor sono una parte importante dei circuiti integrati elettronici. Possono essere divisi in due categorie: transistor NPN e transistor PNP [5].Sono utilizzati nei circuiti di commutazione, circuiti di amplificazione e circuiti di stabilizzazione della tensione.Per proteggere il circuito del transistor dalle interferenze della tensione di sovratensione come ESD/EFT (discarica elettrostatica/gruppo di impulsi elettrici rapidi transitori), TVS1 e TVS2 sono aggiunti rispettivamente alle estremità di ingresso e di uscita del circuito per la protezione.
