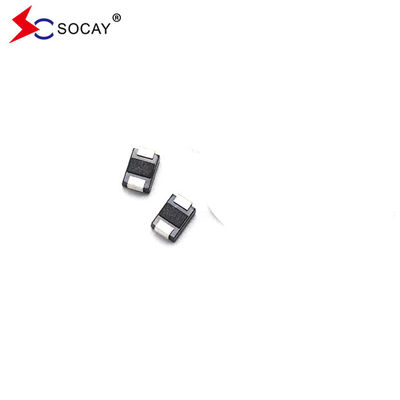

TVS Diodo SMBJ30A Suppressore di sovratensione transitorio TVS protettore di sovratensione per elettronica automobilistica

TVS Diode SMBJ30A Suppressore di sovratensione transitorio TVS protettore di sovratensione per elettronica automobilistica

TVS diodo SMBJ30A Fabbrica dati:SMBJ_v88.2.pdf

Suppressori di tensione transitori montati in superficie Descrizione:

The Surface Mount Transient Voltage Suppressors (TVS) SMBJ30A is designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events.

Suppressori di tensione transitori montati in superficie Caratteristiche:

Il Suppressore di tensione transitorio di montaggio superficiale (TVS) SMBJ30A è per applicazioni montate in superficie al fine di ottimizzare lo spazio della scheda.SMBJ30A è la giunzione passivata in vetro. SMBJ30A ha bassa induttanza ed eccellente capacità di fissaggio. SMBJ30A capacità di potenza di picco a 10 × 1000μs forma d'onda0.01% è di 300W. Tempo di risposta veloce di SMBJ30A: in genere inferiore a 1,0ps da 0 Volt a VBR min. IR tipico di SMBJ30A inferiore a 5μA sopra 12V. Saldatura ad alta temperatura di SMBJ30A:260°C/40 secondi ai terminali.SMBJ30A Coefficiente di temperatura massima tipico ΔVBR = 0,1% × VBR@25°C× ΔT.

Il pacchetto di plastica di SMBJ30A ha Underwriters Laboratory Flammability 94V-0.Il modo di guasto tipico è corto da tensione o corrente sovraspecificata. La prova di muschio è effettuata sulla base di JEDEC JESD201A per la sua tabella 4a e 4c. SMBJ30A IEC-61000-4-2 ESD 15kV ((Air), 8kV (Contact).Protezione ESD delle linee di dati conformemente alla norma IEC 61000-4-2 (IEC 801-2)Protezione EFT delle linee di dati in conformità alla norma IEC 61000-4-4 (IEC 801-4).
