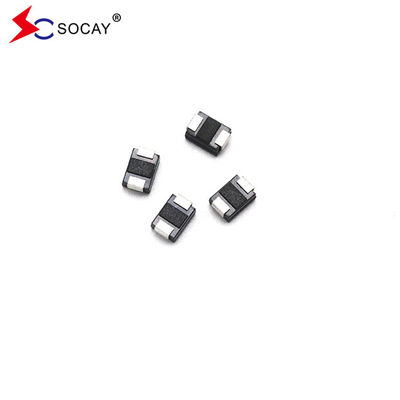

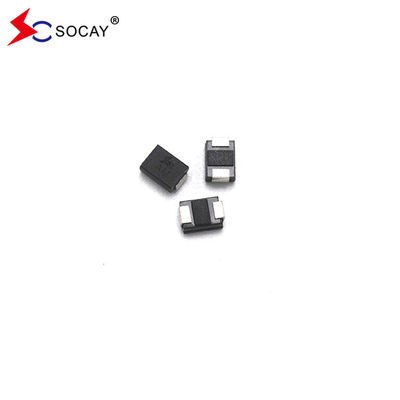

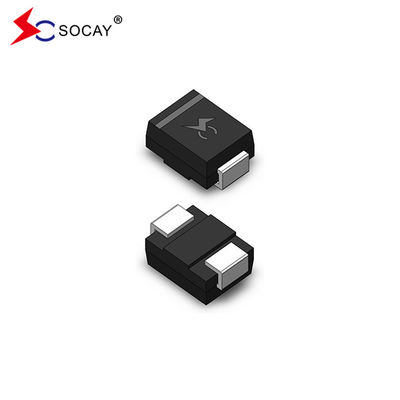

5V diodo di montaggio TVS SMBJ5.0A, 600W soppressore di tensione transitorio unidirezionale
DATASHEET:SMBJ_v88.2.pdf
Descrizione:
La serie SMBJ è specificamente progettata per proteggere le apparecchiature elettroniche sensibili da transienti di tensione indotti da fulmini e altri eventi di tensione transitori.
| Numero della parte |
Marcatura |
Ritorno
Sostanza
Voltaggio VRWM (V)
|
Disaggregazione
VoltaggioV.BR (V)
@ IoT
|
Esame
Corrente
Io...T (mA)
|
Massimo
Clamping
Voltaggio V.C @ IoPP(V)
|
Massimo
Picco
Pulso
Corrente Io...PP(A)
|
Massimo
Ritorno
PerforazioneIo...R
@VRWM (μA)
|
| Unico |
Bi |
UNi |
Bi |
|
Minore |
Max. |
|
|
|
|
| SMBJ3.3A |
️ |
K1 |
️ |
3.3 |
5.20 |
6.50 |
10 |
8.0 |
75.00 |
600 |
| SMBJ5.0A |
SMBJ5.0CA |
KE |
AE |
5.0 |
6.40 |
7.00 |
10 |
9.2 |
65.22 |
800 |
| SMBJ6.0A |
SMBJ6.0CA |
Peso totale |
AG |
6.0 |
6.67 |
7.37 |
10 |
10.3 |
58.25 |
800 |
| SMBJ6.5A |
SMBJ6.5CA |
KK |
AK |
6.5 |
7.22 |
7.98 |
10 |
11.2 |
53.57 |
500 |
| SMBJ7.0A |
SMBJ7.0CA |
KM |
AM |
7.0 |
7.78 |
8.60 |
10 |
12.0 |
50.00 |
200 |
| SMBJ7.5A |
SMBJ7.5CA |
KP |
AP |
7.5 |
8.33 |
9.21 |
1 |
12.9 |
46.51 |
100 |
| SMBJ8.0A |
SMBJ8.0CA |
KR |
AR |
8.0 |
8.89 |
9.83 |
1 |
13.6 |
44.12 |
50 |
| SMBJ8.5A |
SMBJ8.5CA |
KT |
AT |
8.5 |
9.44 |
10.40 |
1 |
14.4 |
41.67 |
10 |
| SMBJ9.0A |
SMBJ9.0CA |
KV |
AV |
9.0 |
10.00 |
11.10 |
1 |
15.4 |
38.96 |
5 |
| SMBJ10A |
SMBJ10CA |
KX |
AX |
10.0 |
11.10 |
12.30 |
1 |
17.0 |
35.29 |
5 |
| SMBJ11A |
SMBJ11CA |
KZ |
WZ |
11.0 |
12.20 |
13.50 |
1 |
18.2 |
32.97 |
5 |
| SMBJ12A |
SMBJ12CA |
LE |
BE |
12.0 |
13.30 |
14.70 |
1 |
19.9 |
30.15 |
5 |
| SMBJ13A |
SMBJ13CA |
LG |
BG |
13.0 |
14.40 |
15.90 |
1 |
21.5 |
27.91 |
5 |
| SMBJ14A |
SMBJ14CA |
LK |
BK |
14.0 |
15.60 |
17.20 |
1 |
23.2 |
25.86 |
5 |
| SMBJ15A |
SMBJ15CA |
LM |
BM |
15.0 |
16.70 |
18.50 |
1 |
24.4 |
24.59 |
5 |
| SMBJ16A |
SMBJ16CA |
LP |
BP |
16.0 |
17.80 |
19.70 |
1 |
26.0 |
23.08 |
5 |
| SMBJ17A |
SMBJ17CA |
LR |
BR |
17.0 |
18.90 |
20.90 |
1 |
27.6 |
21.74 |
5 |
| SMBJ18A |
SMBJ18CA |
LT |
NT1 |
18.0 |
20.00 |
22.10 |
1 |
29.2 |
20.55 |
5 |
| SMBJ19A |
SMBJ19CA |
LB |
BB |
19.0 |
21.10 |
23.30 |
1 |
30.8 |
19.49 |
5 |
| SMBJ20A |
SMBJ20CA |
LV |
BV |
20.0 |
22.20 |
24.50 |
1 |
32.4 |
18.52 |
5 |
| SMBJ22A |
SMBJ22CA |
LX |
BX |
22.0 |
24.40 |
26.90 |
1 |
35.5 |
16.90 |
5 |
| SMBJ24A |
SMBJ24CA |
LZ |
BZ |
24.0 |
26.70 |
29.50 |
1 |
38.9 |
15.42 |
5 |
| SMBJ26A |
SMBJ26CA |
Me |
CE |
26.0 |
28.90 |
31.90 |
1 |
42.1 |
14.25 |
5 |
| SMBJ28A |
SMBJ28CA |
MG |
CG |
28.0 |
31.10 |
34.40 |
1 |
45.4 |
13.22 |
5 |
| SMBJ30A |
SMBJ30CA |
MK |
CK |
30.0 |
33.30 |
36.80 |
1 |
48.4 |
12.40 |
5 |
| SMBJ33A |
SMBJ33CA |
MM |
C.M. |
33.0 |
36.70 |
40.60 |
1 |
53.3 |
11.26 |
5 |
| SMBJ36A |
SMBJ36CA |
MP |
CP |
36.0 |
40.00 |
44.20 |
1 |
58.1 |
10.33 |
5 |
| SMBJ40A |
SMBJ40CA |
MR |
CR |
40.0 |
44.40 |
49.10 |
1 |
64.5 |
9.30 |
5 |
| SMBJ43A |
SMBJ43CA |
MT |
CT |
43.0 |
47.80 |
52.80 |
1 |
69.4 |
8.65 |
5 |
| SMBJ45A |
SMBJ45CA |
MV |
C.V. |
45.0 |
50.00 |
55.30 |
1 |
72.7 |
8.25 |
5 |
| SMBJ48A |
SMBJ48CA |
MX |
CX |
48.0 |
53.30 |
58.90 |
1 |
77.4 |
7.75 |
5 |
| SMBJ51A |
SMBJ51CA |
MZ |
CZ |
51.0 |
56.70 |
62.70 |
1 |
82.4 |
7.28 |
5 |
| SMBJ54A |
SMBJ54CA |
S.N. |
DE |
54.0 |
60.00 |
66.30 |
1 |
87.1 |
6.89 |
5 |
| SMBJ58A |
SMBJ58CA |
NG |
Direzione generale |
58.0 |
64.40 |
71.20 |
1 |
93.6 |
6.41 |
5 |
| SMBJ60A |
SMBJ60CA |
NK |
DK |
60.0 |
66.70 |
73.70 |
1 |
96.8 |
6.20 |
5 |
| SMBJ64A |
SMBJ64CA |
NM |
DM |
64.0 |
71.10 |
78.60 |
1 |
103.0 |
5.83 |
5 |
| SMBJ70A |
SMBJ70CA |
NP |
DP |
70.0 |
77.80 |
86.00 |
1 |
113.0 |
5.31 |
5 |
| SMBJ75A |
SMBJ75CA |
NR |
DR |
75.0 |
83.30 |
92.10 |
1 |
121.0 |
4.96 |
5 |
| SMBJ78A |
SMBJ78CA |
NT1 |
DT |
78.0 |
86.70 |
95.80 |
1 |
126.0 |
4.76 |
5 |
| SMBJ80A |
SMBJ80CA |
NB: |
DB |
80.0 |
88.80 |
97.60 |
1 |
129.6 |
4.63 |
5 |
| SMBJ85A |
SMBJ85CA |
NV |
DV |
85.0 |
94.40 |
104.00 |
1 |
137.0 |
4.38 |
5 |
| SMBJ90A |
SMBJ90CA |
NX |
DX |
90.0 |
100.00 |
111.00 |
1 |
146.0 |
4.11 |
5 |
| SMBJ100A |
SMBJ100CA |
Nuova Zelanda |
DZ |
100.0 |
111.00 |
123.00 |
1 |
162.0 |
3.70 |
5 |
| SMBJ110A |
SMBJ110CA |
PE |
EE |
110.0 |
122.00 |
135.00 |
1 |
177.0 |
3.39 |
5 |
| SMBJ120A |
SMBJ120CA |
PG |
EG |
120.0 |
133.00 |
147.00 |
1 |
193.0 |
3.11 |
5 |
| SMBJ130A |
SMBJ130CA |
PK |
- E.K. |
130.0 |
144.00 |
159.00 |
1 |
209.0 |
2.87 |
5 |
| SMBJ140A |
SMBJ140CA |
PB |
EB |
140.0 |
155.00 |
171.00 |
1 |
226.8 |
2.65 |
5 |
| SMBJ150A |
SMBJ150CA |
Primo ministro |
EM |
150.0 |
167.00 |
185.00 |
1 |
243.0 |
2.47 |
5 |
| SMBJ160A |
SMBJ160CA |
PP |
PE |
160.0 |
178.00 |
197.00 |
1 |
259.0 |
2.32 |
5 |
| SMBJ170A |
SMBJ170CA |
Relazioni pubbliche |
Pronto soccorso |
170.0 |
189.00 |
209.00 |
1 |
275.0 |
2.18 |
5 |
| SMBJ180A |
SMBJ180CA |
PT |
ET |
180.0 |
201.00 |
220.00 |
1 |
291.6 |
2.06 |
5 |
| SMBJ190A |
SMBJ190CA |
PV |
EV |
190.0 |
211.00 |
232.00 |
1 |
307.8 |
1.95 |
5 |
| SMBJ200A |
SMBJ200CA |
PW |
E.V. |
200.0 |
224.00 |
247.00 |
1 |
324.0 |
1.85 |
5 |
| SMBJ220A |
SMBJ220CA |
PX |
Altri prodotti |
220.0 |
246.00 |
272.00 |
1 |
356.0 |
1.69 |
5 |
| SMBJ250A |
SMBJ250CA |
PZ |
EZ |
250.0 |
279.00 |
309.00 |
1 |
405.0 |
1.48 |
5 |
| SMBJ300A |
SMBJ300CA |
QE |
FE |
300.0 |
335.00 |
371.00 |
1 |
486.0 |
1.23 |
5 |
| SMBJ350A |
SMBJ350CA |
Quartier generale |
FG |
350.0 |
391.00 |
432.00 |
1 |
567.0 |
1.06 |
5 |
| SMBJ400A |
SMBJ400CA |
QK |
FK |
400.0 |
447.00 |
494.00 |
1 |
648.0 |
0.93 |
5 |
| SMBJ440A |
SMBJ440CA |
QM |
FM |
440.0 |
492.00 |
543.00 |
1 |
713.0 |
0.84 |
5 |
Nota:
1.1Il suffisso "A" indica il dispositivo con tolleranza del 5%.
2.2Aggiungere il suffisso "CA" dopo il numero della parte per specificare i dispositivi bidirezionali.
3.3.Per dispositivi bidirezionali con VRdi tensione inferiore o uguale a 10 volts,RIl limite è il doppio.
Caratteristiche:
Per applicazioni montate in superficie al fine di ottimizzare lo spazio della scheda
Basso livello di perdita
Unità unitaria e bidirezionale
Fusioni passivate di vetro
Induttanza bassa
Eccellente capacità di fissaggio
600W Capacità di potenza massima a 10 × 1000μs forma d'onda Frequenza di ripetizione (ciclo di lavoro):0.01%
Tempo di risposta veloce: in genere inferiore a 1,0ps da 0 Volt a VBRmin
Tipico IRmeno di 5 μA al di sopra di 12 V.
Saldatura ad alta temperatura: 260°C/40 secondi ai terminali
Coefficiente di temperatura massima tipica ΔVBR= 0,1% × VBR@25°C× ΔT
Confezione in plastica ha Underwriters Laboratorio infiammabilità 94V-0
Stagno opaco senza piombo
Esclusi gli alogeni e conformi alla RoHS
Il modo di guasto tipico è corto da tensione o corrente sovraspecificata
La prova della barba è effettuata sulla base della JEDEC JESD201A per le sue tabelle 4a e 4c
IEC-61000-4-2 ESD 15kV ((aria), 8kV (contatto)
Protezione ESD delle linee di dati conformemente alla norma IEC 61000-4-2 (IEC 801-2)
Protezione EFT delle linee di dati conformemente alla norma IEC 61000-4-4 (IEC801-4)
Applicazioni:
I dispositivi TVS sono ideali per la protezione delle interfacce I/O, del bus VCC e di altri circuiti vulnerabili utilizzati nelle applicazioni elettroniche di telecomunicazione, informatica, industriale e di consumo.
| Parametro |
Il simbolo |
Valore |
Unità |
| Dissipazione della potenza di impulso di picco con una forma d'onda di 10/1000μs (Fig.1) (Nota 1), (Nota 2) |
PPPM |
600 |
Fabbricazione |
| Corrente di impulso di picco con una forma d'onda di 10/1000μs. |
Io...PP |
Vedere la tabella seguente |
Amperi |
| Dissipazione di potenza su dissipatore termico infinito a TL= 75°C |
PM(AV) |
5.0 |
Watt |
| Corrente di picco di ondata in avanti, 8,3 ms singola ondata sinusoidale (nota 3) |
Io...FSM |
100 |
Amperi |
| Tensione massima istantanea in avanti a 25A solo per il trasporto unidirezionale (nota 4) |
V.F |
3.5/5.0 |
Voltaggio |
| Connessione di funzionamento e intervallo di temperatura di stoccaggio. |
TJ, TSTG |
-55 a +150 |
°C |
|
Nota:
1Impulso di corrente non ripetitivo, per Figura 3 e deteriorato al di sopra di TA= 25°C per la figura 2.
2. montato su cuscinetti in rame di 5,0 mm x 5,0 mm (0,03 mm di spessore) per ciascun terminale.
3. 8,3 ms di onda sinusoidale singola a metà, o equivalente onda quadrata, ciclo di lavoro = 4 impulsi al minuto al massimo.
4V.F< 3,5 V per VBR< 200V e VF< 6,5 V per VBR> 201 V.
|
