Casa /Prodotti/Diodi TVS/400W 6V SMD Suppressore di tensione transitorio SMAJ6.0CA, diodi TVS bidirezionali

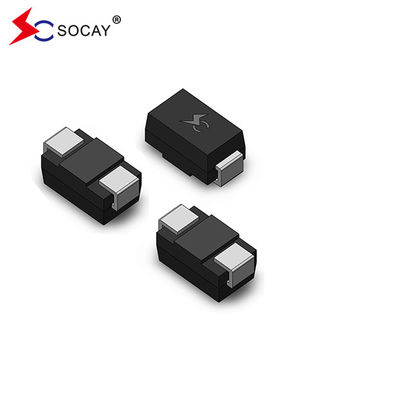

400W 6V SMD Suppressore di tensione transitorio SMAJ6.0CA, diodi TVS bidirezionali

5000 pezzi
MOQ
negotiable
prezzo
400W 6V SMD Suppressore di tensione transitorio SMAJ6.0CA, diodi TVS bidirezionali
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Nome del prodotto: Diodi TVS
tipo di pacchetto: DO-214AC/SMA
Vwm: 6.0V
Vbr@It (Min.): 6.67V
Vbr@It (Max.): 7.37V
- Sì.: 10mA
Vc@Ipp: 10.3V
Ipp: 38.83A
Ir@Vrwm: 800 μA
Intervallo di temperatura di stoccaggio: -55 a + 150 °C
Informazioni di base
Luogo di origine: Shenzhen, Guangdong, Cina
Marca: SOCAY
Certificazione: UL,REACH,RoHS,ISO
Numero di modello: SMAJ6.0CA
Documento: Brochure del prodotto PDF
Termini di pagamento e spedizione
Tempi di consegna: 5-8 giorni lavorativi
Descrizione di prodotto

400W 6V SMD Suppressore di tensione transitorio SMAJ6.0CA, diodi TVS bidirezionali



DATASHEET:SMAJ_v2207.1.pdf



400W 6V SMD Suppressore di tensione transitorio SMAJ6.0CA, diodi TVS bidirezionali 0





Numero della parte Marcatura

Ritorno

Sostanza

Voltaggio VRWM(V)

Disaggregazione

VoltaggioV.BR (V)

@ IoT

Esame

Corrente

Io...T (mA)

Massimo

Clamping

Voltaggio V.C @ IoPP(V)

Massimo

Picco

Pulso

Corrente Io...PP(A)

Massimo

Ritorno

PerforazioneIo...R

@VRWM (μA)
Unico Bi UNi Bi   Minore Max.
SMAJ3.3A ️ A1 ️ 3.3 4.10 - Non lo so. 1 8.0 50.00 600
SMAJ5.0A SMAJ5.0CA AE Noi 5.0 6.40 7.00 10 9.2 43.48 800
SMAJ6.0A SMAJ6.0CA AG WG 6.0 6.67 7.37 10 10.3 38.83 800
SMAJ6.5A SMAJ6.5CA AK WK 6.5 7.22 7.98 10 11.2 35.71 500
SMAJ7.0A SMAJ7.0CA AM WM 7.0 7.78 8.60 10 12.0 33.33 200
SMAJ7.5A SMAJ7.5CA AP WP 7.5 8.33 9.21 1 12.9 31.01 100
SMAJ8.0A SMAJ8.0CA AR WR 8.0 8.89 9.83 1 13.6 29.41 50
SMAJ8.5A SMAJ8.5CA AT WT 8.5 9.44 10.40 1 14.4 27.78 10
SMAJ9.0A SMAJ9.0CA AV WV 9.0 10.00 11.10 1 15.4 25.97 5
SMAJ10A SMAJ10CA AX WX 10.0 11.10 12.30 1 17.0 23.53 5
SMAJ11A SMAJ11CA AZ WZ 11.0 12.20 13.50 1 18.2 21.98 5
SMAJ12A SMAJ12CA BE XE 12.0 13.30 14.70 1 19.9 20.10 5
SMAJ13A SMAJ13CA BG XG 13.0 14.40 15.90 1 21.5 18.60 5
SMAJ14A SMAJ14CA BK XK 14.0 15.60 17.20 1 23.2 17.24 5
SMAJ15A SMAJ15CA BM XM 15.0 16.70 18.50 1 24.4 16.39 5
SMAJ16A SMAJ16CA BP XP 16.0 17.80 19.70 1 26.0 15.38 5
SMAJ17A SMAJ17CA BR XR 17.0 18.90 20.90 1 27.6 14.49 5
SMAJ18A SMAJ18CA NT1 XT 18.0 20.00 22.10 1 29.2 13.70 5
SMAJ19A SMAJ19CA BB XB 19.0 21.10 23.30 1 30.8 13.00 5
SMAJ20A SMAJ20CA BV XV 20.0 22.20 24.50 1 32.4 12.35 5
SMAJ22A SMAJ22CA BX XX 22.0 24.40 26.90 1 35.5 11.27 5
SMAJ24A SMAJ24CA BZ XZ 24.0 26.70 29.50 1 38.9 10.28 5
SMAJ26A SMAJ26CA CE - Sì. 26.0 28.90 31.90 1 42.1 9.50 5
SMAJ28A SMAJ28CA CG YG 28.0 31.10 34.40 1 45.4 8.81 5
SMAJ30A SMAJ30CA CK YK 30.0 33.30 36.80 1 48.4 8.26 5
SMAJ33A SMAJ33CA C.M. YM 33.0 36.70 40.60 1 53.3 7.50 5
SMAJ36A SMAJ36CA CP YP 36.0 40.00 44.20 1 58.1 6.88 5
SMAJ40A SMAJ40CA CR YR 40.0 44.40 49.10 1 64.5 6.20 5
SMAJ43A SMAJ43CA CT YT 43.0 47.80 52.80 1 69.4 5.76 5



 Nota:



1.1Il suffisso "A" indica il dispositivo con tolleranza del 5%.

2.2 Aggiungere il suffisso "CA" dopo il numero della parte per specificare i dispositivi bidirezionali.

3.3 Per dispositivi bidirezionali con VRdi tensione inferiore o uguale a 10 volts,RIl limite è il doppio.







400W 6V SMD Suppressore di tensione transitorio SMAJ6.0CA, diodi TVS bidirezionali 1





Parametro Il simbolo Valore Unità
Dissipazione della potenza di impulso di picco con una forma d'onda di 10/1000μs (Fig.1) (Nota 1), (Nota 2) PPPM 400 Fabbricazione
Corrente di impulso di picco con una forma d'onda di 10/1000μs. Io...PP Vedere la tabella seguente Amperi
Dissipazione di potenza su dissipatore termico infinito a TL= 75°C PM(AV) 1.0 Watt
Corrente di picco di ondata in avanti, 8,3 ms singola ondata sinusoidale (nota 3) Io...FSM 40 Amperi
Tensione massima istantanea in avanti a 25A solo per il trasporto unidirezionale (nota 4) V.F 3.5/5.0 Voltaggio
Connessione di funzionamento e intervallo di temperatura di stoccaggio. TJ, TSTG -55 a +150 °C

Nota:

1Impulso di corrente non ripetitivo, per Figura 3 e deteriorato al di sopra di TA= 25°C per la figura 2.

2. montato su cuscinetti in rame di 5,0 mm x 5,0 mm (0,03 mm di spessore) per ciascun terminale.

3. 8,3 ms di onda sinusoidale singola a metà, o equivalente onda quadrata, ciclo di lavoro = 4 impulsi al minuto al massimo.

4V.F< 3,5 V per VBR< 200V e VF< 6,5 V per VBR> 201 V.





400W 6V SMD Suppressore di tensione transitorio SMAJ6.0CA, diodi TVS bidirezionali 2

400W 6V SMD Suppressore di tensione transitorio SMAJ6.0CA, diodi TVS bidirezionali 3
