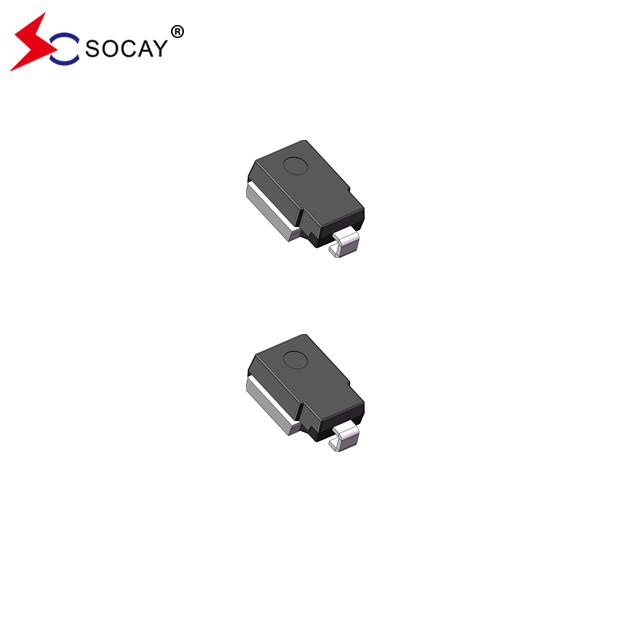

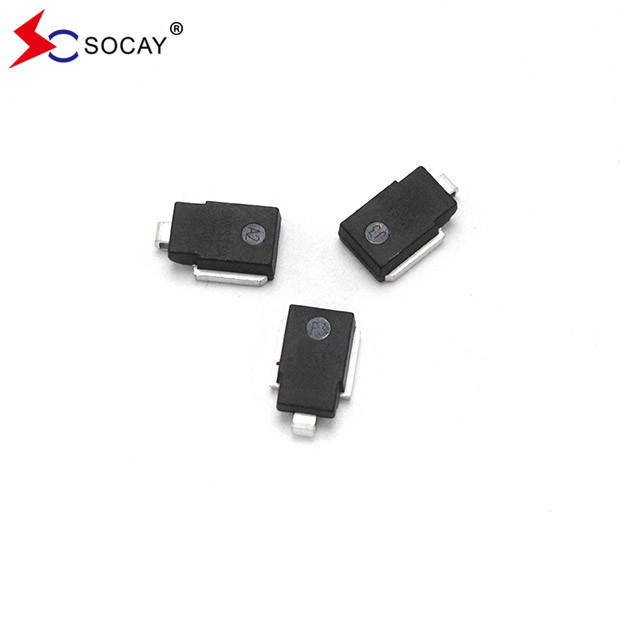

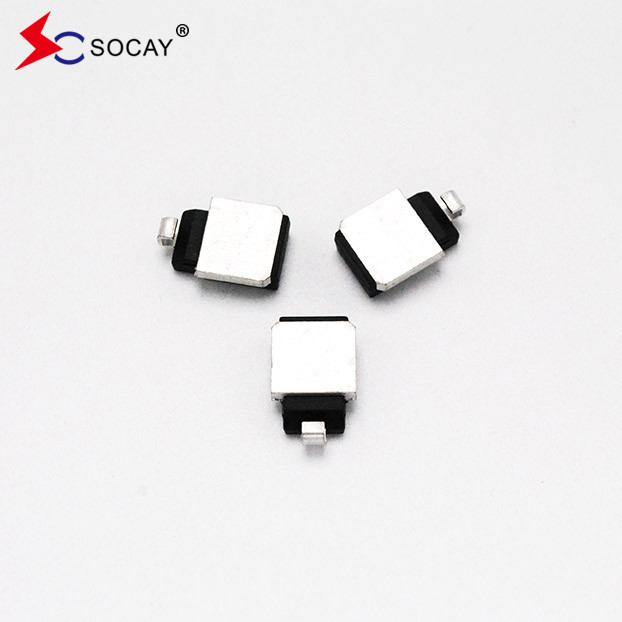

Componenti di protezione del circuito conformi alla RoHS SM8S20CAG Diodo di montaggio superficiale TVS SMD

Componenti di protezione del circuito conformi alla RoHS SM8S20CAG Diodo di montaggio superficiale TVS SMD

DATASHEET:SM8SXXG Serie_v2309.1.pdf

Descrizione:

La serie SM8S è progettata specificatamente per proteggere le apparecchiature elettroniche sensibili da transienti di tensione indotti da fulmini e altri eventi di tensione transitori.

Caratteristiche:

Parametri elettrici del prodotto:
1Potenza: 6600W
2Voltaggio di funzionamento: 10,0-43,0 V
3Corrente: 388-95.1A
4. Fornire polarità unidirezionale / bidirezionale
5. Basso calo di tensione in avanti e bassa corrente di perdita
6- Capacità di pressione elevata.
7Progettazione di ottimizzazione della passivazione di giunzione tecnologia di rettificazione anisotropa di passivazione
8. TJ = 175°C, adatto ad elevate esigenze di affidabilità e automobilistiche
9. Rispetto alle specifiche ISO7637-2 per le sovratensioni (cambiamento delle condizioni di prova)
10. rispettare il livello MSL 1, secondo J-STD-020, il valore massimo di picco LF è di 245°C
11. Rispettare i requisiti AEC-Q101


Applicazione:

Protezione automobilistica.

Applicazioni tipiche dei diodi TVS di serie SM8S per l'automotive:
1L'aggiunta di diodi TVS alle linee di segnale e di alimentazione può impedire ai microprocessori o ai microcontrollori di funzionare male a causa di sollecitazioni istantanee, come gli effetti di scarica elettrostatica,Flussi di corrente alternata e rumore di alimentazione di commutazione.
2L'effetto di scarica elettrostatica può rilasciare impulsi di oltre 10.000 V e 60 A, e può durare per 10 ms; mentre i dispositivi TTL ordinari saranno danneggiati quando incontrano impulsi di 10 V di oltre 30 ms.I diodi TVS possono assorbire efficacemente gli impulsi che possono causare danni al dispositivo ed eliminare le interferenze causate dal passaggio tra i bus.
3. Posizionare il tubo TVS tra la linea di segnale e la terra può evitare che il bus di dati e di controllo sia influenzato da rumori inutili.

I principali prodotti della SOCAYcomprendono una gamma completa di tubi di scarica di gas in ceramica (GDT), diodi di soppressione transitori (diodi TVS), soppressore ESD, soppressori di sovratensione tiristorico (TSS), protettori di scintilla (SPG), varistori (MOV),Fabbricazione a partire da materiali di cui all'allegato 1, Fusibili resettabili PTC, termistori a coefficiente di temperatura negativo (NTC Thermistors), chip bead, diodi Schottky, diodi Zener, ecc. Dalla progettazione del circuito ai test del prodotto (e fornire rapporti di prova),Con eccellente qualità e servizio, SOCAY ha ottenuto ampi elogi dai clienti e rispetto dall'industria.
