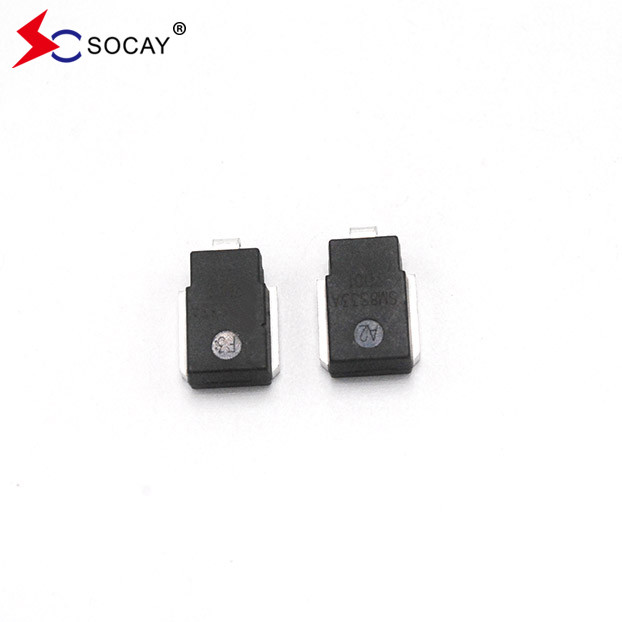

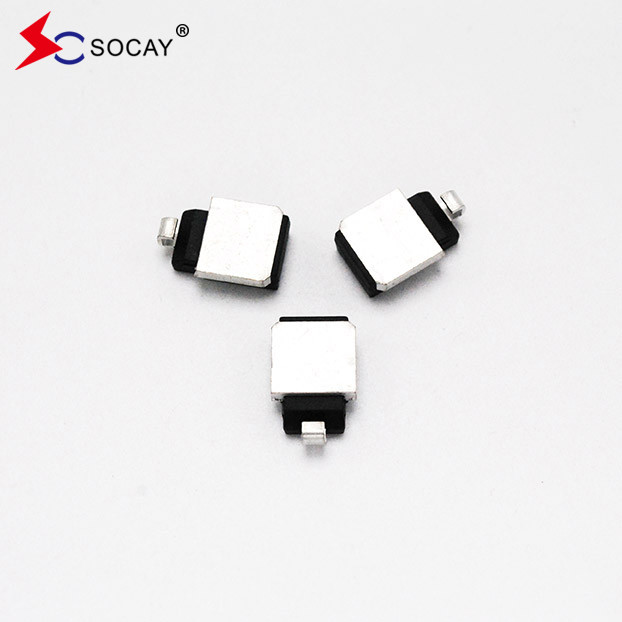

24V SM8S24CAG Protezione del circuito Componenti DO-218AB Pacchetto Diodo TVS Automotive

24V SM8S24CAG Protezione del circuito Componenti DO-218AB Pacchetto Diodo TVS Automotive

DATASHEET:SM8SXXG Serie_v2309.1.pdf


Descrizione:
La serie SM8S è progettata specificatamente per proteggere le apparecchiature elettroniche sensibili da transienti di tensione indotti da fulmini e altri eventi di tensione transitori.


Visualizzazione dei diodi di soppressione transitoria TVS per l'automotive
1Ampia applicazione dei diodi di soppressione transitori TVS per l'automotive
I diodi TVS per auto sono un dispositivo di protezione comune nelle applicazioni pratiche.navigatori per auto, registratori di guida, cuscini per sedili riscaldati per auto e sedie per massaggi per auto. sedie, lettori MP3 per auto, sistemi di controllo del motore per auto.Con lo sviluppo vigoroso della scienza e della tecnologia e della tecnologia dell'informazione, i prodotti elettronici montati sui veicoli sono sempre più integrati e modulari.devono essere proposti requisiti più severi e più esigenti per i parametri tecnici dei dispositivi di protezione elettronica e per i fabbricanti- Richiedi.

2Requisiti di parametri per i diodi di soppressione transitori TVS per autoveicoli
velocità di risposta a livello nS, bassa tensione residua, bassa corrente di fuga, conforme alla prova di scarico di carico ISO 7637-2-5A/5B, elevata affidabilità,e conformi ai requisiti del dispositivo elettronico per l'automotive AEC-Q101.

3. Requisiti di certificazione del sistema del fabbricante
Ha superato l'automobileindustria certificazione del sistema IATF16949

Caratteristiche:
Chip passivato in vetro ottimizzato.
T_J= 175°C adatta ad elevata affidabilità e alle esigenze automobilistiche.
Capacità di potenza di impulso di picco di 6600W con una forma d'onda di 10/1000μs, frequenza di ripetizione (ciclo di lavoro): 0,01%.
Rispetto alla norma ISO 7637-2 5a/5b e alla norma ISO 16750 per la prova a carico (variata a seconda delle condizioni di prova).
Conoscere le qualifiche AEC-Q101.
Bassa corrente di perdita.
Basso calo di tensione.
Eccellente capacità di fissaggio.
Tempo di risposta molto veloce.
RoHS conforme.


Applicazione:
Protezione automobilistica.

Descrizione dei diodi TVS comunemente utilizzati della serie SM8S
I diodi TVS della serie SM8S sono dispositivi di protezione contro le sovratensioni di livello automobilistico.come SM8S36A, SM8S30A, SM8S24A, SM8S26A, SM8S28A. , SM8S33A, ecc.
