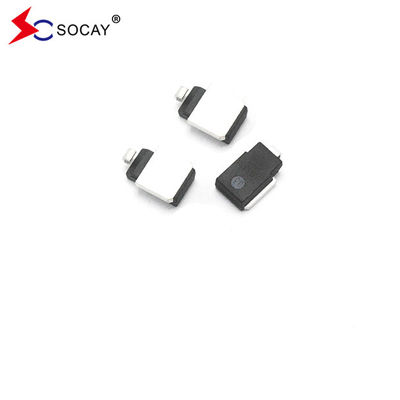

Suppressore di tensione transitorio di montaggio superficiale SM8S26AG, conforme alla normativa RoHS
DATASHEET:SM8SXXG Serie_v2309.1.pdf
Descrizione:
La serie SM8S è progettata specificatamente per proteggere le apparecchiature elettroniche sensibili da transienti di tensione indotti da fulmini e altri eventi di tensione transitori.
| Numero della parte |
Picco di lavoro
Ritorno
Voltaggio VRWM
(V)
|
Disaggregazione
Voltaggio
V.BR (V)
|
Corrente di prova
Io...T
(mA)
|
Flusso inverso massimo Io...R @V.RWM
(μA)
|
Massimo
Io...R@V.RWMTJ= 175°C
(μA)
|
Riverso massimoFlussoCorrente
Io...PP(A)①
|
Tensione massima di fissaggio
V.C @Io...PP
(V)
|
| Unico |
Bi |
|
Min. |
Mascia. |
|
|
|
|
|
| SM8S26AG |
SM8S26CAG |
26.0 |
28.9 |
31.9 |
5.0 |
10 |
150 |
157 |
42.1 |
|
Nota:
1.La forma d'onda della corrente di sovratensione è definita a 10/1000μS.
2.Per tutti i tipi massimo VF= 1,8 V a IF= 100 A misurato su 8,3 ms di ondata sinusoidale singola o equivalente, ciclo di lavoro = 4 impulsi per
massimo minuto.
|
Caratteristiche:
Chip passivato in vetro ottimizzato.
TJ= 175°C adatta ad elevata affidabilità e alle esigenze automobilistiche.
Capacità di potenza di impulso di picco di 6600W con una forma d'onda di 10/1000μs, frequenza di ripetizione (ciclo di lavoro): 0,01%.
Rispetto alla norma ISO 7637-2 5a/5b e alla norma ISO 16750 per la prova a carico (variata a seconda delle condizioni di prova).
Conoscere le qualifiche AEC-Q101.
Bassa corrente di perdita.
Basso calo di tensione.
Eccellente capacità di fissaggio.
Tempo di risposta molto veloce.
RoHS conforme.
Caratteristiche del prodotto:
1. Alta affidabilità, conforme alla certificazione della norma automobilistica AEC-Q101;
2. rispettare la norma ISO 7637-2-5a per la prova di carico a scarico (per maggiori dettagli vedere il modello e il livello di prova);
3. chip passivato in vetro;
4. bassa pressione residua e basso flusso di perdite;
5. Tempo di risposta veloce;
6. tipi di imballaggio completi e compatibili con la maggior parte dei componenti protettivi presenti sul mercato;
Applicazioni:
1Sistema di intrattenimento per auto.
2Sistema di navigazione e registratore di guida
3- Invertire radar.
4. alimentazione dell' auto
5. cuscino di sedile riscaldato per auto
6Dispositivo antirrubo
7- cuscino per massaggi auto.
8- Un lettore MP3 per auto.
9. Sistema di controllo del motore del veicolo
Riguardo al diodo TVS
quando i due poli del diodo TVS sono colpiti da un'alta energia di transizione inversa,può cambiare l'alta impedenza tra i due poli in bassa impedenza ad una velocità di 10-12 secondiLa tensione tra i due poli è fissata ad un valore predeterminato.proteggere efficacemente i componenti di precisione dei circuiti elettronici dai danni causati da vari impulsi di sovratensioneIn particolare, ha le seguenti tre caratteristiche: 1. l'aggiunta di diodi TVS ai segnali e alle linee elettriche può impedire ai microprocessori o ai microcontrollori di subire un'impennata istantanea,come gli effetti di scarica elettrostaticaL'effetto di scarica elettrostatica può rilasciare impulsi di oltre 10.000 V e 60 A e può durare 10 ms;mentre i dispositivi TTL ordinari saranno danneggiati quando incontrano impulsi di 10V di più di 30 msL'uso di diodi TVS può assorbire efficacemente gli impulsi che possono causare danni al dispositivo ed eliminare le interferenze (Crosstalk) causate dal passaggio tra i bus.La collocazione di diodi TVS tra le linee di segnale e la terra può impedire che i bus di dati e di controllo siano influenzati da rumori inutili.
