Name: BZT52C2V4S 200mW Componenti elettronici Diodo Zener 2.4V Servizio BOM
Brand: SOCAY
SKU: BZT52C2V4S
Rating: 4.9 (191 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

nome componente: Diodo Zener

tipo di pacchetto: SOD-323

Dissipazione del potere: 200mw

Voltaggio Zener (Nom.): 2.4V

Tensione di Zener (min.): 2.2V

Tensione di Zener (max.): 2.6V

ZZT: 100Ω

I.Z.T.: 5.0mA

Evidenziare:

Componenti elettronici da 200 mW

2.4V Componenti elettronici

BOM Diodo Zener 2

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: REACH,RoHS,ISO

Numero di modello: BZT52C2V4S

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Tempi di consegna: 5-8 giorni lavorativi

Galleria

BZT52C2V4S 200mW Componenti elettronici Diodo Zener 2.4V Servizio BOM

Descrizione di prodotto

SOD-323 Pacchetto Diodo Zener BZT52C2V4S 2.4V 200mW Componenti elettronici Servizio BOM

Diodo di Zener FOGLIO DATIBZT52C2V4S~BZT52C75S(SOD-323)_v2106.1.pdf

Caratteristiche del diodo Zener:

Controllo della tensione costante
Selezione di un ampio intervallo di tensione da 2,4V a 75V
SOD-323 Pacchetto SMD sottile
Conformità RoHS / Green EMC
Finitura in piombo stagno (Sn) opaco

L'indicatore di emissione di CO2 deve essere conforme alle prescrizioni di cui all'allegato I, punto 3, del regolamento (CE) n. 715/2009.

Parametro	Il simbolo	Valore	Unità
Dissipazione dell'energia (nota 1)	P_D	200	mW
Temperatura di giunzione	T_J	150	°C
Temperatura di conservazione	T_STG	-55 a +150	°C
Corrente massima del regolatore	Io..._ZM	P_D/ V_Z	mA

Nota1: Dispositivo montato su PCB in ceramica: 7,6 mm x 9,4 mm x 0,87 mm con area pad 25 mm2.

Caratteristiche elettriche del diodo di Zener (TA=25°C):

Numero della parte	Intervallo di tensione di Zener (nota 2)			Impedanza massima di Zener (nota 3)				Corrente massima di fuga (nota 2)
	V._Z@ Io_ZT			Z_ZT@ Io_ZT		Z_ZK@ Io_ZK		Io..._R@ V_R
	Nom. (V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4S	2.4	2.20	2.60	100	5.0	600	1.0	50	1.0
BZT52C2V7S	2.7	2.50	2.90	100	5.0	600	1.0	20	1.0
BZT52C3V0S	3.0	2.80	3.20	95	5.0	600	1.0	10	1.0
BZT52C3V3S	3.3	3.10	3.50	95	5.0	600	1.0	5	1.0
BZT52C3V6S	3.6	3.40	3.80	90	5.0	600	1.0	5	1.0
BZT52C3V9S	3.9	3.70	4.10	90	5.0	600	1.0	3	1.0
BZT52C4V3S	4.3	4.00	4.60	90	5.0	600	1.0	3	1.0
BZT52C4V7S	4.7	4.40	5.00	80	5.0	500	1.0	3	2.0
BZT52C5V1S	5.1	4.80	5.40	60	5.0	480	1.0	2	2.0
BZT52C5V6S	5.6	5.20	6.00	40	5.0	400	1.0	1	2.0
BZT52C6V2S	6.2	5.80	6.60	10	5.0	150	1.0	3	4.0
BZT52C6V8S	6.8	6.40	7.20	15	5.0	80	1.0	2	4.0
BZT52C7V5S	7.5	7.00	7.90	15	5.0	80	1.0	1	5.0
BZT52C8V2S	8.2	7.70	8.70	15	5.0	80	1.0	0.7	5.0
BZT52C9V1S	9.1	8.50	9.60	15	5.0	100	1.0	0.5	6.0
BZT52C10S	10	9.40	10.60	20	5.0	150	1.0	0.2	7.0
BZT52C11S	11	10.40	11.60	20	5.0	150	1.0	0.1	8.0
BZT52C12S	12	11.40	12.70	25	5.0	150	1.0	0.1	8.0
BZT52C13S	13	12.40	14.10	30	5.0	170	1.0	0.1	8.0
BZT52C15S	15	13.80	15.60	30	5.0	200	1.0	0.1	10.5
BZT52C16S	16	15.30	17.10	40	5.0	200	1.0	0.1	11.2
BZT52C18S	18	16.80	19.10	45	5.0	225	1.0	0.1	12.6
BZT52C20S	20	18.80	21.20	55	5.0	225	1.0	0.1	14.0
BZT52C22S	22	20.80	23.30	55	5.0	250	1.0	0.1	15.4
BZT52C24S	24	22.80	25.60	70	5.0	250	1.0	0.1	16.8

BZT52C27S	27	25.10	28.90	80	2.0	300	0.5	0.1	18.9
BZT52C30S	30	28.00	32.00	80	2.0	300	0.5	0.1	21.0
BZT52C33S	33	31.00	35.00	80	2.0	325	0.5	0.1	23.1
BZT52C36S	36	34.00	38.00	90	2.0	350	0.5	0.1	25.2
BZT52C39S	39	37.00	41.00	130	2.0	350	0.5	0.1	27.3
BZT52C43S	43	40.00	46.00	100	2.0	700	1.0	0.1	32.0
BZT52C47S	47	44.00	50.00	100	2.0	750	1.0	0.1	35.0
BZT52C51S	51	48.00	54.00	100	2.0	750	1.0	0.1	38.0
BZT52C56S	56	53.20	58.80	200	2.0	400	0.5	0.045	39.2
BZT52C62S	62	58.90	65.10	215	2.0	423	0.5	0.045	43.4
BZT52C68S	68	64.60	71.40	240	2.0	447	0.5	0.045	47.6
BZT52C75S	75	71.25	78.75	255	2.0	470	0.5	0.045	52.5

Nota 2: Impulso di prova di breve durata utilizzato per ridurre al minimo l'effetto di auto riscaldamento.

Diagramma del circuito del diodo di Zener SOD-323:

BZT52C2V4S 200mW Componenti elettronici Diodo Zener 2.4V Servizio BOM 0

SOD-323 Package Dimensioni del diodo Zener:

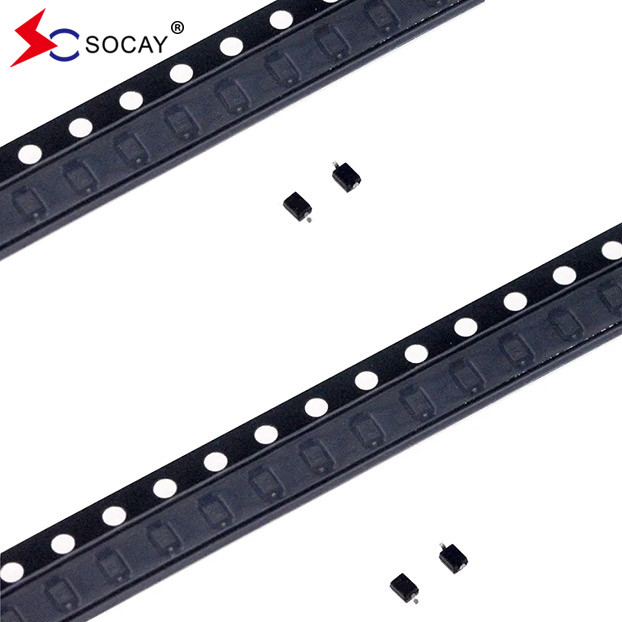

SOD-323 Informazioni per l'ordine del diodo Zener:

Numero della parte	Pacco	Trasporti marittimi
BZT52C2V4S~BZT52C75S	SOD-323	Nastro e bobina 3000 PCS / 7 ′′ bobina

BZT52C2V4S 200mW Componenti elettronici Diodo Zener 2.4V Servizio BOM 2
