Name: 350 mW di potenza di dissipazione di componenti elettronici BZT52C27 diodo Zener 27V
Brand: SOCAY
SKU: BZT52C27
Rating: 4.8 (162 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Nome del prodotto: Diodo Zener

Tipo di imballaggio di diodo Zener: SOD-123

Dissipazione di potenza del diodo di Zener: 350mW

Voltaggio Zener (Nom.): 27V

Tensione di Zener (min.): 25.65V

Tensione di Zener (max.): 28.35V

ZZK: 300Ω

IZK: 0.5mA

Evidenziare:

Componente elettronico 27V

Componente elettronico 350 mW

Componente di diodo Zener 27V

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: REACH,RoHS,ISO

Numero di modello: BZT52C27

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Galleria

350 mW di potenza di dissipazione di componenti elettronici BZT52C27 diodo Zener 27V

Descrizione di prodotto

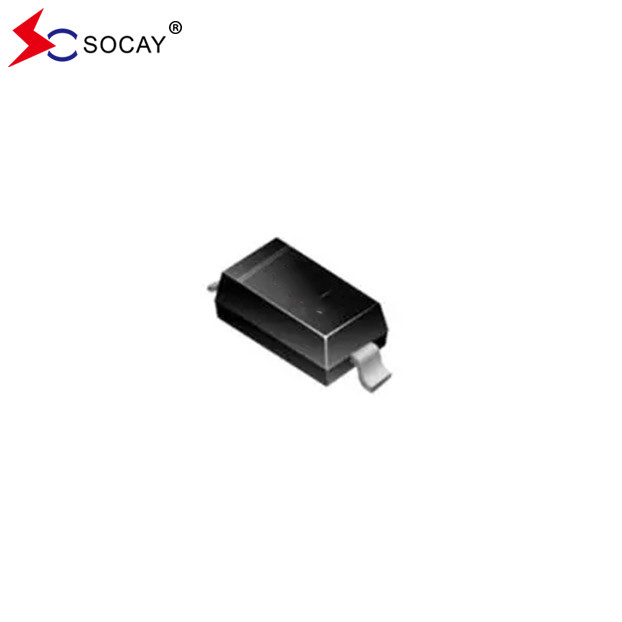

SOCAY 27V 350mW BZT52C27 SOD-123 Pacchetto SMD Zener Diode

Diodo di Zener FOGLIO DATIBZT52C2V4_BZT52C75(SOD-123)_v2204.1.pdf

Caratteristiche del diodo Zener:

Costruzione a matrici piane
Dissipazione di potenza di 350 mW
Voltaggi Zener da 2,4 a 75 V
Idealmente adatto per processi di assemblaggio automatizzati
Libero di piombo in conformità alla normativa UE RoHS 2.0
Composto di stampaggio verde secondo la norma IEC 61249

- Sì.

Data meccanica del diodo di Zener:

Caso: SOD-123, plastica stampata
Termini: saldabili secondo MIL-STD-750, metodo 2026
Polarità: vedi il diagramma sottostante
Peso: 0,0004 once, 0,01 grammi

Classificazione massima del diodo di Zener (T)_A= 25°C, salvo diversa indicazione):

Parametro del diodo di Zener	Il simbolo	Valore	Unità
Dissipazione di potenza del diodo di Zener (nota 1)	PD	350	mW
Resistenza termica dalla giunzione all'ambiente	RθJA	357	°C/W
Temperatura di giunzione del diodo di Zener	TJ	150	°C
Diodo di ZenerTemperatura di stoccaggio	TSTG	-55 a +150	°C
Nota1: Dispositivo montato su PCB in ceramica: 7,6 mm x 9,4 mm x 0,87 mm con superficie di 25 mm2.

Caratteristiche elettriche del diodo di Zener (TA=25°C):

Numero della parte	Intervallo di tensione di Zener (nota 2)			Impedanza massima di Zener (nota 3)				Massimo Corrente di fuga (nota 2)
	VZ @ IZT			ZZT @ IZT		ZZK @ IZK		IR @ VR
	Nom. (V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4	2.4	2.20	2.60	100	5.0	600	1.00	50	1.0
BZT52C2V7	2.7	2.50	2.90	100	5.0	600	1.00	20	1.0
BZT52C3V0	3.0	2.80	3.20	95	5.0	600	1.00	10	1.0
BZT52C3V3	3.3	3.10	3.50	95	5.0	600	1.00	5	1.0
BZT52C3V6	3.6	3.40	3.80	90	5.0	600	1.00	5	1.0
BZT52C3V9	3.9	3.70	4.10	90	5.0	600	1.00	3	1.0
BZT52C4V3	4.3	4.00	4.60	90	5.0	600	1.00	3	1.0
BZT52C4V7	4.7	4.40	5.00	80	5.0	500	1.00	3	2.0
BZT52C5V1	5.1	4.80	5.40	60	5.0	480	1.00	2	2.0
BZT52C5V6	5.6	5.20	6.00	40	5.0	400	1.00	1	2.0
BZT52C6V2	6.2	5.80	6.60	10	5.0	150	1.00	3	4.0
BZT52C6V8	6.8	6.40	7.20	15	5.0	80	1.00	2	4.0
BZT52C7V5	7.5	7.00	7.90	15	5.0	80	1.00	1	5.0
BZT52C8V2	8.2	7.70	8.70	15	5.0	80	1.00	0.7	5.0
BZT52C9V1	9.1	8.60	9.60	15	5.0	100	1.00	0.5	6.0
BZT52C10	10	9.40	10.60	20	5.0	150	1.00	0.2	7.0
BZT52C11	11	10.40	11.60	20	5.0	150	1.00	0.1	8.0
BZT52C12	12	11.40	12.70	25	5.0	150	1.00	0.1	8.0
BZT52C13	13	12.40	14.10	30	5.0	170	1.00	0.1	8.0
BZT52C15	15	13.80	15.60	30	5.0	200	1.00	0.1	10.5
BZT52C16	16	15.30	17.10	40	5.0	200	1.00	0.1	11.2
BZT52C18	18	16.80	19.10	45	5.0	225	1.00	0.1	12.6
BZT52C20	20	18.80	21.20	55	5.0	225	1.00	0.1	14.0
BZT52C22	22	20.80	23.30	55	5.0	250	1.00	0.1	15.4
BZT52C24	24	22.80	25.60	70	5.0	250	1.00	0.1	16.8
BZT52C27	27	25.10	28.90	80	2.0	300	0.50	0.1	18.9

BZT52C30	30	28.00	32.00	80	2.0	300	0.50	0.1	21.0
BZT52C33	33	31.00	35.00	80	2.0	325	0.50	0.1	23.1
BZT52C36	36	34.00	38.00	90	2.0	350	0.50	0.1	25.2
BZT52C39	39	37.00	41.00	130	2.0	350	0.50	0.1	27.3
BZT52C43	43	40.00	46.00	100	5.0	700	1.00	0.1	32.0
BZT52C47	47	44.00	50.00	100	2.0	750	1.00	0.1	35.0
BZT52C51	51	48.00	54.00	100	2.0	750	1.00	0.1	38.0
BZT52C56	56	53.20	58.80	200	2.0	400	0.50	0.1	39.2
BZT52C62	62	58.90	65.10	215	2.0	423	0.50	0.1	43.4
BZT52C68	68	64.60	71.40	240	2.0	447	0.50	0.1	47.6
BZT52C75	75	71.25	78.75	255	2.0	470	0.50	0.1	52.5
Nota 2: Impulso di prova di breve durata utilizzato per ridurre al minimo l'effetto di auto riscaldamento. Nota 3: f=1 kHZ.

Diagramma del circuito del diodo Zener SOD-123 Package:

350 mW di potenza di dissipazione di componenti elettronici BZT52C27 diodo Zener 27V 0

Classificazione del diodo di Zener e curve caratteristiche:

Figi1.Curva di riduzione della potenza

Figura 2. Capacità tipica di giunzione

Figi3. Tipico riassunto di Zener

Figi4. Tipico riassunto di Zener

Figi5. Tipico riassunto di Zener

SOD-123Conclusione del pacchetto di diodo Zener (Dimensioni in pollici e (millimetri)):

350 mW di potenza di dissipazione di componenti elettronici BZT52C27 diodo Zener 27V 6

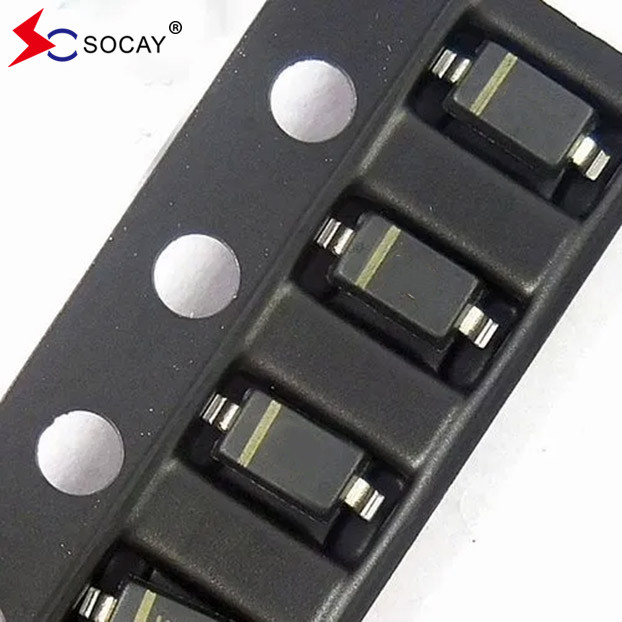

SOD-123 Pacchetto Informazioni per l'ordine del diodo Zener:

Numero di parte del diodo Zener	Confezione dei componenti	Quantità	Opzione di imballaggio
BZT52C2V4~BZT52C75	SOD-123	10000 PCS	per bobina di plastica da 13 pollici
BZT52C2V4~BZT52C75	SOD-123	3000 PCS	per bobina di plastica da 7 pollici

350 mW di potenza di dissipazione di componenti elettronici BZT52C27 diodo Zener 27V 7
