Name: 300 mW diodo SMD Zener BZX84C9V1 SOT-23 Zener gamma di tensione 8,5 - 9,6V
Brand: SOCAY
SKU: BZX84C9V1
Rating: 4.8 (164 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Nome: Diodo Zener

Pacco: SOT-23

P(AV): 300mW

VZ (Nom.): 9.1V

IFSM: 2.0A

ZZT: 15Ω

I.Z.T.: 5mA

Ir: 0.5 μA

Evidenziare:

300 mW SMD Diode Zener

Diodo SMD Zener 9

6V

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: REACH,RoHS,ISO

Numero di modello: BZX84C9V1

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Tempi di consegna: 5-8 giorni lavorativi

Galleria

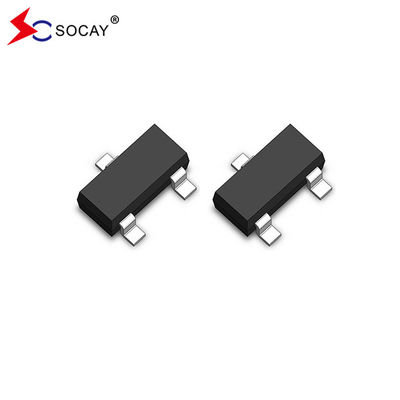

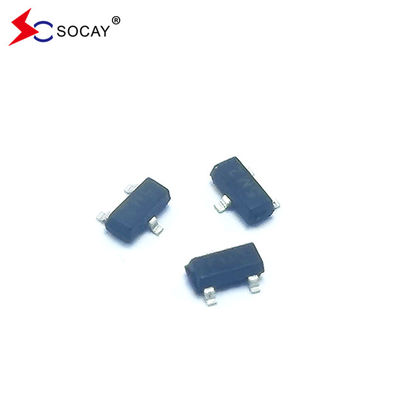

300 mW diodo SMD Zener BZX84C9V1 SOT-23 Zener gamma di tensione 8,5 - 9,6V

Descrizione di prodotto

300 mW SMD Zener Diode BZX84C9V1 SOT-23 Zener Intervallo di tensione 8.5 ~ 9.6V

SMD diodo Zener DATASHEET:BZX84C2V4~BZX84C75 ((SOT-23)_v2112.1.pdf

SMD Diodo Zener Caratteristiche:

Costruzione a matrici piane
Dissipazione di potenza di 300 mW
Voltaggi Zener da 2,4 a 75 V
Conformità RoHS / Green EMC

SMD diodo Zener valori massimi assoluti (TA=25°C):

Parametro	Il simbolo	Valore	Unità
Tensione massima in avanti (nota 2) @ IF=10mA	VF	0.9	V.
Dissipazione dell'energia (nota 1)	P(AV)	300	mW
Temperatura di funzionamento e di stoccaggio	TJ, TSTG	-55 a +150	°C
Corrente d'onda di picco	IFSM	2.0	A
Connessione della resistenza termica all'ambiente	RJ	357	°C/W
Nota1: Valido a condizione che i terminali del dispositivo siano mantenuti a temperatura ambiente. Nota 2: testato con impulsi, periodo = 5 ms, larghezza di impulso = 300 μs.

Caratteristiche elettriche del diodo SMD Zener (TA=25°C):

Numero della parte	Intervallo di tensione di Zener (nota 2)			Impedanza massima di Zener (nota 3)				Corrente massima di perdita inversa
	VZ @ IZT			ZZT @ IZT		ZZK @ IZK		IR @ VR
	Nom. (V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZX84C2V4	2.4	2.2	2.6	100	5	600	1	50	1
BZX84C2V7	2.7	2.5	2.9	100	5	600	1	20	1
BZX84C3V0	3.0	2.8	3.2	95	5	600	1	10	1
BZX84C3V3	3.3	3.1	3.5	95	5	600	1	5	1
BZX84C3V6	3.6	3.4	3.8	90	5	600	1	5	1
BZX84C3V9	3.9	3.7	4.1	90	5	600	1	3	1
BZX84C4V3	4.3	4.0	4.6	90	5	600	1	3	1
BZX84C4V7	4.7	4.4	5.0	80	5	500	1	3	2
BZX84C5V1	5.1	4.8	5.4	60	5	480	1	2	2
BZX84C5V6	5.6	5.2	6.0	40	5	400	1	1	2
BZX84C6V2	6.2	5.8	6.6	10	5	150	1	3	4
BZX84C6V8	6.8	6.4	7.2	15	5	80	1	2	4
BZX84C7V5	7.5	7.0	7.9	15	5	80	1	1	5
BZX84C8V2	8.2	7.7	8.7	15	5	80	1	0.7	5
BZX84C9V1	9.1	8.5	9.6	15	5	100	1	0.5	6
BZX84C10	10	9.4	10.6	20	5	150	1	0.2	7
BZX84C11	11	10.4	11.6	20	5	150	1	0.1	8
BZX84C12	12	11.4	12.7	25	5	150	1	0.1	8
BZX84C13	13	12.4	14.1	30	5	170	1	0.1	8
BZX84C15	15	13.8	15.6	30	5	200	1	0.1	10.5
BZX84C16	16	15.3	17.1	40	5	200	1	0.1	11.2
BZX84C18	18	16.8	19.1	45	5	225	1	0.1	12.6
BZX84C20	20	18.8	21.2	55	5	225	1	0.1	14.0

Numero della parte	Intervallo di tensione di Zener (nota 2)			Impedanza massima di Zener (nota 3)				Corrente massima di perdita inversa
	VZ @ IZT			ZZT @ IZT		ZZK @ IZK		IR @ VR
	Nom. (V)	Min. ((V)	Max. ((V)	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZX84C22	22	20.8	23.3	55	5	250	1	0.1	15.4
BZX84C24	24	22.8	25.6	70	5	250	1	0.1	16.8
BZX84C27	27	25.1	28.9	80	2	300	0.5	0.1	18.9
BZX84C30	30	28.0	32.0	80	2	300	0.5	0.1	21.0
BZX84C33	33	31.0	35.0	80	2	325	0.5	0.1	23.1
BZX84C36	36	34.0	38.0	90	2	350	0.5	0.1	25.2
BZX84C39	39	37.0	41.0	130	2	350	0.5	0.1	27.3
BZX84C43	43	40.0	46.0	100	2	700	1	0.1	32.0
BZX84C47	47	44.0	50.0	170	2	375	1	0.05	32.9
BZX84C51	51	48.0	54.0	180	2	400	1	0.05	35.7
BZX84C62	62	58.0	66.0	215	2	450	0.5	0.05	43.4
BZX84C68	68	64.0	72.0	240	2	1600	0.25	0.05	47.6
BZX84C75	75	70.0	79.0	255	2	1700	0.25	0.05	52.5
Nota 2: testato con impulsi, periodo = 5 ms, larghezza di impulso = 300 μs. Nota 3: f=1 kHZ.

SOT-23 SMD Schema di circuito di diodo Zener:
300 mW diodo SMD Zener BZX84C9V1 SOT-23 Zener gamma di tensione 8,5 - 9,6V 0

SOT-23 Diodo di Zener a montaggio superficiale:
Figi1. Caratteristiche di Zener (V_ZFino a 10 V)

Figi2. Caratteristiche di Zener (11Va43V)

Figi3. Coefficienti di temperatura
300 mW diodo SMD Zener BZX84C9V1 SOT-23 Zener gamma di tensione 8,5 - 9,6V 3

Figi4. Corrente di perdita tipica

SOT-23 SMD Zener Diode Package Outline:

SOT-23 Pacco SMD Informazioni per l'ordine del diodo Zener:

Numero della parte	Confezione dei componenti	Quantità
BZX84C2V4~BZX84C75	SOT-23	Nastro e bobina 3000 PCS / 7 ′′ bobina

300 mW diodo SMD Zener BZX84C9V1 SOT-23 Zener gamma di tensione 8,5 - 9,6V 6
