Componente elettronico GDT di tubo di scarica di gas ceramico a piombo assiale

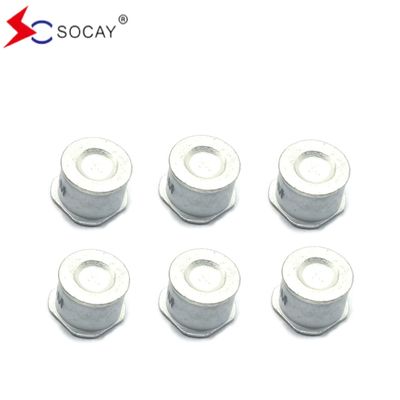

Interruttore di fulmini Tubo di scarico di gas ceramico a piombo assiale 800V SC2E8-470MSMD GDT Componente elettronico

DATASHEET:SC2E8_v91.1.pdf

Principio di funzionamento del tubo di scarico di gas in ceramica
I tubi di scarico di gas ceramici sono sigillati con ceramica e sono composti da due o più elettrodi metallici con spazi vuoti all'interno, pieni di gas inerti argon e neon.sono collegati in parallelo sul circuitoQuando il dispositivo non funziona, la resistenza è molto elevata e la capacità equivalente è bassa.Quando c' è un polso anormale, la resistenza interna scende immediatamente dopo aver raggiunto il valore della tensione di funzionamento, e la corrente viene rilasciata.tornerà automaticamente allo stato di alta resistenza e il circuito funzionerà normalmente.

Vantaggi dei tubi di scarico in ceramica:

1. prima della rottura (conduzione), è equivalente a un circuito aperto, con una grande resistenza e nessuna corrente di perdita o molto piccola;

2. dopo il guasto (conduzione), è equivalente a un corto circuito, che può passare una grande corrente con una caduta di tensione molto piccola;

3La capacità di corrente di impulso (corrente di picco) è molto grande; 2,5 kA~100 kA;

4Ha caratteristiche di simmetria bidirezionale.

5Il valore di capacità è molto basso, inferiore a 3 pF.

Svantaggi dei tubi di scarico di gas in ceramica:

1Dato che l'ionizzazione del gas richiede un certo tempo, la velocità di risposta è lenta.Prima di accenderlo, ci saranno impulsi acuti con amplitudini maggiori che si diffondono e non hanno alcun effetto protettivo;

2La tensione di rottura ha una scarsa consistenza e una grande dispersione, generalmente ± 20%;

3La tensione di rottura ha solo pochi valori specifici;

Selezione dei tubi di scarico di gas in ceramica:

1. sotto impatto di impulsi rapidi, ci vuole un certo tempo per l'ionizzazione del gas del tubo di scarica del gas ceramico (generalmente 0,2 ~ 0,3 μ s, il più veloce è di circa 0,1 μ s),Quindi un impulso acuto con un' amplitudine più elevata perdera' verso il retro.Per sopprimere questo impulso acuto, esistono diversi metodi: a. collegare un condensatore o un varistor in parallelo al tubo di scarica; b.Collegare un induttore in serie dopo il tubo di scarico o lasciare una linea di trasmissione di lunghezza appropriata per attenuare l'impulso acuto a un valore inferiore. livello; c. adottare un circuito di protezione a due livelli, con il tubo di scarica come primo livello e il tubo TVS o il protettore da sovratensione semiconduttore come secondo livello.I due livelli sono isolati da resistenze, induttori o fusibili auto-riparabili.

2. Scelta della tensione di rottura Vsdc in corrente continua: il valore minimo della tensione di rottura Vsdc in corrente continua deve essere superiore a 1,2 volte la massima tensione di picco di alimentazione o la tensione di segnale più alta possibile.

3Selezione della corrente di scarica d'impulso: la selezione deve essere basata sulla corrente di sovratensione massima che può apparire sulla linea o sulla corrente di sovratensione massima che necessita di protezione.La corrente di scarico d'impulso del tubo di scarico deve essere calcolata in base alla corrente di scarico d'impulso nominale (o metà della corrente di scarico d'impulso singolo).

4I tubi di scarico di gas in ceramica non sono generalmente utilizzati in parallelo a causa del grande errore della tensione di rottura.

5. dopo il problema di corrente: per garantire che il tubo di scarico possa normalmente spegnere l'arco dopo la rottura dell'impatto,in luoghi in cui è probabile che si verifichi una corrente di scarico (come nei circuiti attivi), un varistore o un fusibile autorestitutivo possono essere collegati in serie al tubo di scarico.

Applicazione

alimentazione elettrica industriale, alimentazione per la comunicazione, alimentazione per inverter, alimentazione UPS ininterrotta, alimentazione regolata, alimentazione motrice, alimentazione di commutazione, modulo di alimentazioneisolatore, inverter, attrezzature mediche,
