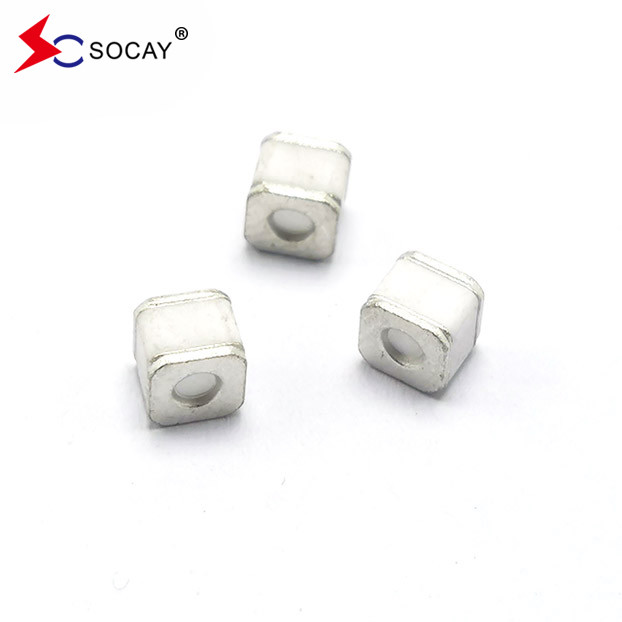

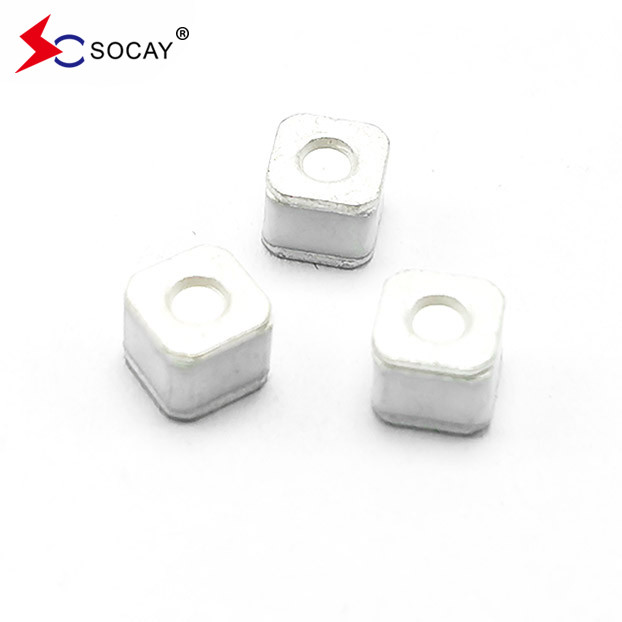

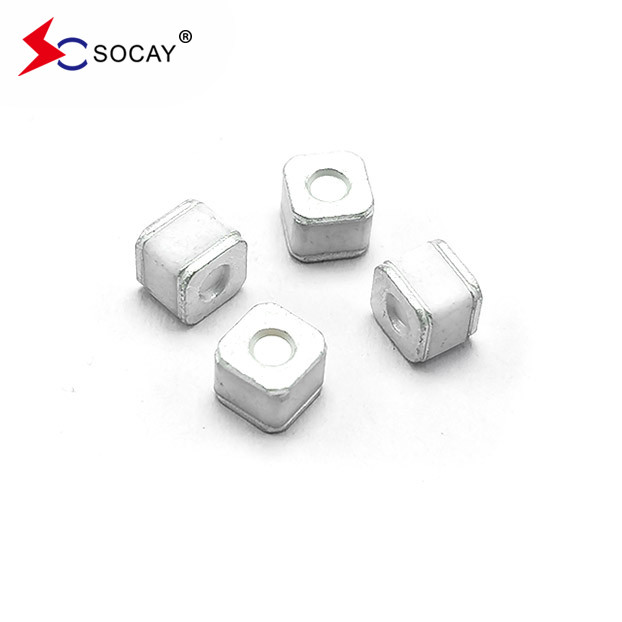

SOCAY tubo di scarico del gas protettore da sovratensioni SC2E5-90LSMD, montaggio superficiale GDT
DATASHEET:SC2E5-SMD_v2110.1.pdf
Numero della parte |
DC Tensione di accensione |
Massimo Impulso Spark over Voltaggio |
Resistenza minima dell'isolamento | Capacità massima | Voltaggio di arco | Vita di servizio | ||||
Numero nominale Corrente di scarica di impulso |
Corrente di scarica di impulso massima | Numero nominaleACorrente di scarico alternante |
Impulso La vita |
|||||||
@100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 volte |
@8/20μs 1 volta |
@50Hz 1Sec. 10tempi |
@10/1000μs 300 volte |
||
SC2E5-75LSMD | 75V±20% | < 500V | di potenza inferiore a 650 V | 1 GΩ (a 50 V di corrente continua) | < 1,0 pF | - 15 V | 5KA | 10KA | 5A | 100A |
SC2E5-90LSMD | 90V±20% | < 500V | di potenza inferiore a 650 V | 1 GΩ (a 50 V di corrente continua) | < 1,0 pF | - 15 V | 5KA | 10KA | 5A | 100A |
SC2E5-150LSMD | 150V±20% | < 500V | di potenza inferiore a 650 V | 1 GΩ (a 50 V di corrente continua) | < 1,0 pF | - 20 V | 5KA | 10KA | 5A | 100A |
SC2E5-200LSMD | 200V±20% | < 500V | di potenza inferiore a 650 V | 1 GΩ (a 100 V di corrente continua) | < 1,0 pF | - 20 V | 5KA | 10KA | 5A | 100A |
SC2E5-230LSMD | 230V±20% | < 600V | di potenza inferiore a 700 V | 1 GΩ (a 100 V di corrente continua) | < 1,0 pF | - 20 V | 5KA | 10KA | 5A | 100A |
SC2E5-300LSMD | 300V±20% | di potenza inferiore a 700 V | < 800 V | 1 GΩ (a 100 V di corrente continua) | < 1,0 pF | - 20 V | 5KA | 10KA | 5A | 100A |
SC2E5-350LSMD | 350V±20% | di potenza inferiore a 700 V | < 800 V | 1 GΩ (a 100 V di corrente continua) | < 1,0 pF | - 20 V | 5KA | 10KA | 5A | 100A |
SC2E5-420LSMD | 420V±20% | < 800 V | di potenza inferiore a 750 V | 1 GΩ (a 100 V di corrente continua) | < 1,0 pF | - 20 V | 5KA | 10KA | 5A | 100A |
SC2E5-470LSMD | 470V±20% | > 900 V | < 1000V | 1 GΩ (a 100 V di corrente continua) | < 1,0 pF | - 20 V | 5KA | 10KA | 5A | 100A |
SC2E5-600LSMD | 600V±20% | di potenza inferiore a 1000 V | di potenza inferiore a 1200 V | 1 GΩ (a 100 V di corrente continua) | < 1,0 pF | - 20 V | 5KA | 10KA | 5A | 100A |
SC2E5-800LSMD | 800V±20% | di potenza inferiore a 1200 V | di potenza inferiore a 1400 V | 1 GΩ (a 100 V di corrente continua) | < 1,0 pF | - 20 V | 5KA | 10KA | 5A | 100A |
Nota:
|
I:Riguardo al tubo di scarica del gas
Il tubo di scarico del gas, il nome completo del tubo di scarico del gas in ceramica, tubo di scarico del gas inglese, spesso sostituito dall'abbreviazione GDT, è un dispositivo di protezione da sovratensioni di tipo gap,che è stato ampiamente utilizzato nella protezione da fulmini dei sistemi di comunicazioneI tubi di scarico sono spesso utilizzati nella prima o nelle prime due fasi di circuiti di protezione a più livelli per scaricare la corrente in eccesso istantanea del fulmine e limitare la sovratensione.Poiché la resistenza di isolamento tra elettrodi del tubo di scarica è molto grande e la capacità parassitaria è molto piccolaLa protezione contro i fulmini delle linee di segnalazione presenta evidenti vantaggi.Le principali carenze delle caratteristiche di protezione del tubo di scarico sono che il suo ritardo di scarico è elevato., la sensibilità d'azione non è ideale ed è difficile sopprimere efficacemente le onde di fulmine con una grande ripidezza in aumento.C'è un problema di flusso continuo nella protezione da fulmini del sistema di alimentazione.
II:Ingredienti principali
Polvere di tubi di porcellana, elettrodo, gas inerte elettronico, ecc.
Caratteristiche:
Capacità di sovraccarico 5KA testata con impulsi di 8/20μs come definito dalla IEC 61000-4-5
Classificazione dei tubi di scarico di gas in ceramica
1Secondo il numero di elettrodi, i tubi di scarico di gas comunemente utilizzati sono divisi in tubi di scarico a diodi e tubi di scarico a triodi.Quindi sono chiamati tubi di scarico in ceramica.
2In base alle dimensioni di apparenza, i tubi di scarico di gas comunemente utilizzati sono divisi in tubi di scarico a chip e tubi di scarico plug-in.
3In base alla tensione di impulso del prodotto, i tubi di scarico di gas comunemente utilizzati sono divisi in tubi di scarico a impulso convenzionali e tubi di scarico a basso impulso.
Principio di funzionamento del tubo di scarico di gas in ceramica
I tubi di scarico di gas ceramici sono sigillati con ceramica e sono composti da due o più elettrodi metallici con spazi vuoti all'interno, pieni di gas inerti argon e neon.sono collegati in parallelo sul circuitoQuando il dispositivo non funziona, la resistenza è molto elevata e la capacità equivalente è bassa.Quando c' è un polso anormale, la resistenza interna scende immediatamente dopo aver raggiunto il valore della tensione di funzionamento, e la corrente viene rilasciata.tornerà automaticamente allo stato di alta resistenza e il circuito funzionerà normalmente.
Vantaggi dei tubi di scarico di gas in ceramica
1. prima della rottura (conduttività), è equivalente a un circuito aperto, con una grande resistenza e nessuna corrente di perdita o molto piccola;
2. dopo il guasto (conduzione), è equivalente a un cortocircuito, che può passare una grande corrente con una caduta di tensione molto piccola;
3La capacità di corrente di impulso (corrente di picco) è molto grande; 2,5 kA~100 kA;
4Ha caratteristiche di simmetria bidirezionale.
5Il valore di capacità è molto basso, inferiore a 3 pF.
