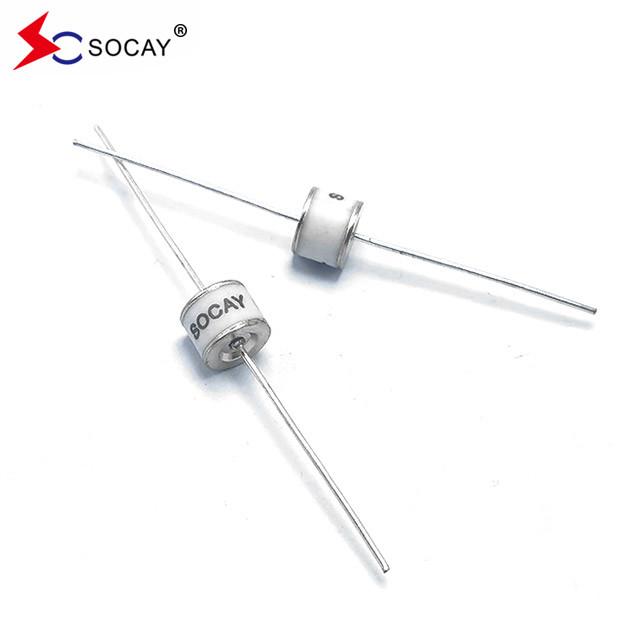

Tubo ceramico GDT a piombo assiale da 800 V SC2E8-800ML Componenti classici

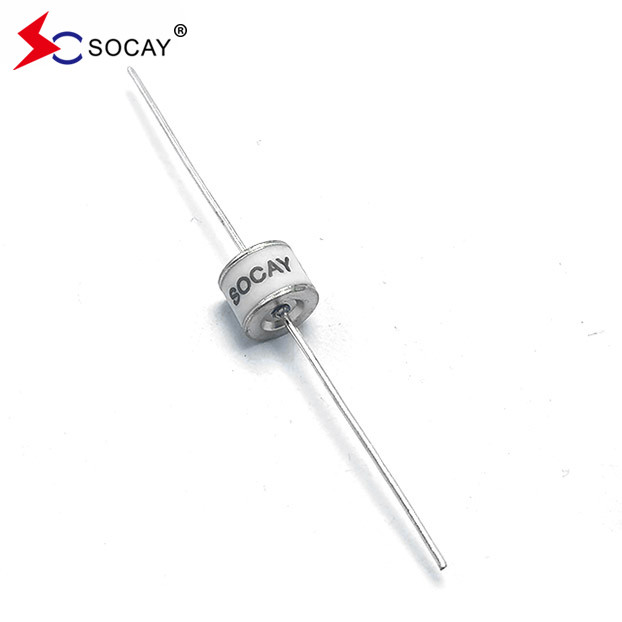

Tubo ceramico GDT a piombo assiale da 800 V SC2E8-800ML Componenti classici

DATASHEET:SC2E8_v91.1.pdf

Circuito tipico di applicazione del tubo di scarico del gas (GDT)
I tubi di scarica di gas in ceramica (GDT) sono ampiamente utilizzati nelle linee di comunicazione e nella protezione delle linee elettriche di prodotti elettronici come le comunicazioni, la sicurezza e l'industria.Quando utilizzato per la protezione delle linee elettriche, i tubi di scarico di gas in ceramica (GDT) dovrebbero
Applicato in serie con MOV o TVS, come mostrato nella figura 2. La figura 3 mostra la protezione dell'interfaccia RJ45, la figura 4 e la figura 5 mostrano rispettivamente l'interfaccia RS485 e la BNC.
Schema di protezione di interfaccia a due livelli, il primo livello utilizza un tubo di scarico di gas in ceramica.













Caratteristiche principali del tubo di scarico del gas
>Tensione di rottura CC: 70~7500 V
>Corrente di scarica d'impatto (8/20 μs): massimo 100 kA
>Corrente di scarica d'impatto (10/350 μs): massimo 100 kA
>Corrente di scarica di frequenza di potenza (1 s): massimo 20 A
>Corrente di scarica della frequenza di potenza (0,2 s): massimo 300 A
>Voltaggio di arco: 10~35 V
>Resistenza di isolamento: minimo 1 GΩ
>Capacità: minimo 0,2 pF




Caratteristiche del tubo di scarico di gas in ceramica (GDT)
> La capacità di giunzione è bassa, la capacità di giunzione della maggior parte dei prodotti in serie non supera 2 pF e la capacità di giunzione dei prodotti a flusso extra-grande è di decine a decine di picofaradi;
> Grande portata, il nostro tubo di scarico di gas in ceramica (GDT) ha una portata di portata di 8/20μs da 500A a 100kA;
> Alta resistenza all'isolamento, generalmente superiore a 1GΩ, non facile da invecchiare e di alta affidabilità;
> la gamma di tensione di rottura di corrente continua è di 75V~6000V, la gamma di tensione di rottura di impulsi è di 600V~7800V;
> Vari pacchetti, inclusi dispositivi SMD e dispositivi plug-in, dispositivi a due e tre terminali, per soddisfare diverse esigenze applicative;
> Facile da installare;

A proposito di SOCAY

Siamo produttori e fornitori di NTC, diodi e ect componenti passivi da più di 20 anni dalla Cina. Se avete qualsiasi richiesta si prega di contattarci liberamente.
