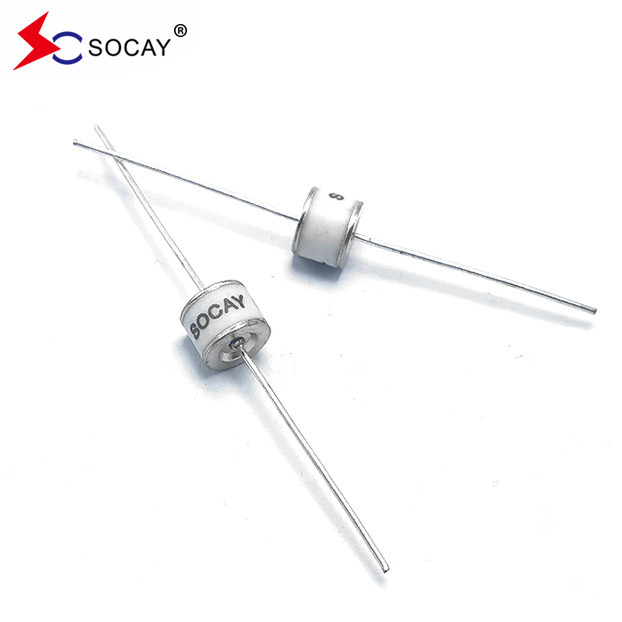

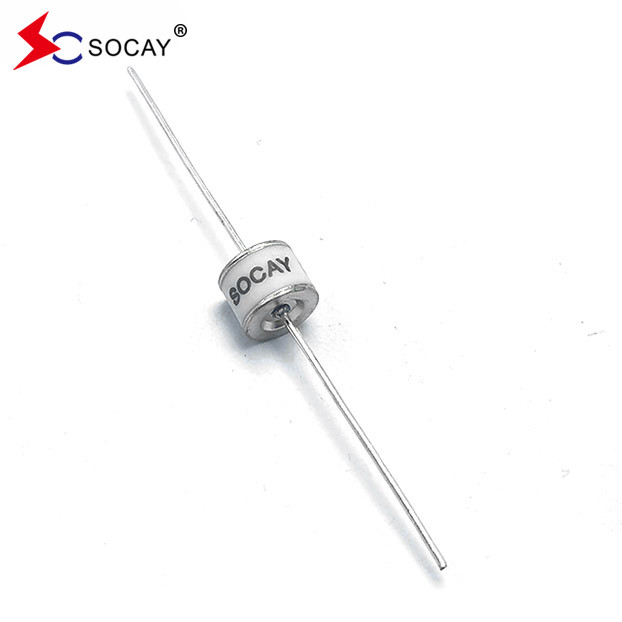

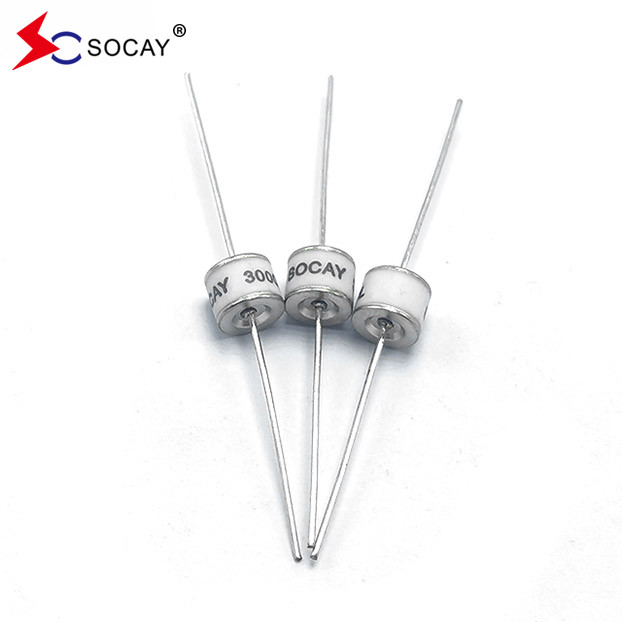

90V±20% tubo di scarico di gas ceramico a piombo assiale SC2E8-90ML, conforme RoHS
DATASHEET:SC2E8_v91.1.pdf
Principi di selezione per i tubi di scarico di gas in ceramica
1. The prerequisite for the addition of ceramic gas discharge tubes is that the lower limit of the DC breakdown voltage of the ceramic gas discharge tube must be higher than the maximum normal operating voltage in the circuit, in modo che non possa influire sul normale funzionamento del circuito.
2La tensione di tensione del tubo di scarico del gas ceramico deve essere il più elevata possibile per garantire che la tensione di funzionamento nel circuito non provochi una conduzione continua.Quando la sovravolta nel circuito scompare, assicurarsi che il tubo di scarico del gas ceramico si spegne in tempo, altrimenti ciò influenzerà il normale funzionamento del circuito.
3. assicurarsi che la tensione di rottura per impatto del tubo di scarico del gas in ceramica sia inferiore alla tensione istantanea più elevata che il circuito può sopportare.
4. in base all'intensità della corrente d'impulso che può entrare nella linea, determinare la capacità di resistenza della corrente d'impulso che il tubo di scarico selezionato deve raggiungere.
5Se necessario, il tubo di scarico di gas in ceramica deve essere dotato di un dispositivo di cortocircuito appropriato, il dispositivo FS, denominato anche dispositivo di protezione da guasti.
Numero della parte | Marcatura |
DC Spark... sopra tensione |
Massimo Impulso tensione di accensione | Resistenza minima dell'isolamento | Capacità massima | Voltaggio di arco | Vita di servizio | ||||
Numero nominale Corrente di scarica di impulso |
Corrente di scarica di impulso massima |
Numero nominale Corrente di scarica di impulso |
Impulso vitale | ||||||||
@100V/S | @100V/μs | @1KV/μs | @ 1MHz | @ 1A |
@8/20μs ± 5 volte |
@8/20μs 1 volta |
@50Hz 1Sec. 10tempi |
@10/1000μs 300 volte |
|||
SC2E8-75M SC2E8-75ML SC2E8-75MSMD |
SOCAY 75M |
75V±20% | < 500V | < 600V | 1 GΩ (a 25 V) | < 1,5 pF | - 15 V | 10KA | 20KA | 10A | 100A |
SC2E8-90M SC2E8-90ML SC2E8-90MSMD |
SOCAY 90M |
90V±20% | < 500V | < 600V | 1 GΩ (a 50 V) | < 1,5 pF | - 15 V | 10KA | 20KA | 10A | 100A |
SC2E8-150M SC2E8-150ML SC2E8-150MSMD |
SOCAY 150M |
150V±20% | < 500V | < 600V | 1 GΩ (a 50 V) | < 1,5 pF | - 20 V | 10KA | 20KA | 10A | 100A |
SC2E8-230M SC2E8-230ML SC2E8-230MSMD |
SOCAY 230M |
230V±20% | < 600V | di potenza inferiore a 700 V | 1 GΩ (a 100 V) | < 1,5 pF | - 20 V | 10KA | 20KA | 10A | 100A |
SC2E8-250M SC2E8-250ML SC2E8-250MSMD |
SOCAY 250M |
250V±20% | di potenza inferiore a 700 V | < 800 V | 1 GΩ (a 100 V) | < 1,5 pF | - 20 V | 10KA | 20KA | 10A | 100A |
SC2E8-300M SC2E8-300ML SC2E8-300MSMD |
SOCAY 300M |
300V±20% | < 800 V | > 900 V | 1 GΩ (a 100 V) | < 1,5 pF | - 20 V | 10KA | 20KA | 10A | 100A |
SC2E8-350M SC2E8-350ML SC2E8-350MSMD |
SOCAY 350M |
350V±20% | < 800 V | > 900 V | 1 GΩ (a 100 V) | < 1,5 pF | - 20 V | 10KA | 20KA | 10A | 100A |
Riguardo al GDT
I tubi di scarico del gas funzionano secondo il principio della fisica del gas di scarico ad arco ad alta efficienza.Una volta che la tensione applicata al tubo di scarico supera la tensione di rottura, un arco si formerà nell'area di scarica sigillata entro nanosecondi.Quando la scarica finisce e il tubo di scarica va fuoriLa resistenza interna ritorna immediatamente a diversi 100 MΩ. Pertanto, i tubi di scarica del gas soddisfano quasi tutti i requisiti dei componenti protetti.Può limitare in modo affidabile la sovratensione entro il range di valori ammissibili, e in condizioni di funzionamento normali, a causa della sua elevata resistenza isolante e delle sue caratteristiche di bassa capacità, il tubo di scarico non avrà sostanzialmente alcun impatto sul sistema protetto.
Classificazione dei tubi di scarico di gas in ceramica
1Secondo il numero di elettrodi, i tubi di scarico di gas comunemente utilizzati sono divisi in tubi di scarico a diodi e tubi di scarico a triodi.Quindi sono chiamati tubi di scarico in ceramica.
2In base alle dimensioni di apparenza, i tubi di scarico di gas comunemente utilizzati sono divisi in tubi di scarico a chip e tubi di scarico plug-in.
3In base alla tensione di impulso del prodotto, i tubi di scarico di gas comunemente utilizzati sono divisi in tubi di scarico a impulso convenzionali e tubi di scarico a basso impulso.
