Name: Dispositivo a piombo assiale a 2 elettrodi GDT SC2E5-90LL
Brand: SOCAY
SKU: SC2E5-90LL
Rating: 4.6 (168 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Altro nome: tubo di arresto

Dimensione del pacchetto: φ5,5*6 mm

tensione di accensione continua @100V/μs: 90V±20%

Max. tensione d'impulso di accensione @100V/μs: 500V

Max. tensione di impulso di accensione @1KV/μs: 600 V

Min. Resistenza all'isolamento: 1GΩ (@50V DC)

Capacità massima: 1.0pF

Tensione di arco @ 1A: 15V

Nom.Max. Corrente di scarica di impulso Corrente di scarica di impulso: 5KA

Temperatura di funzionamento: -40°C~+90°C

Temperatura di conservazione: -40°C~+90°C

Corrente di scarica di impulso massima: 10kA

N. Corrente di scarica alternata: 5A

Vita di impulso: 100A

Evidenziare:

lampada a scarica 2-Electrode

tubo di scarico del gas 90V

Dispositivo a piombo assiale GDT

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: UL,REACH,RoHS,ISO

Numero di modello: SC2E5-90LL

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Tempi di consegna: 1-3 settimane

Galleria

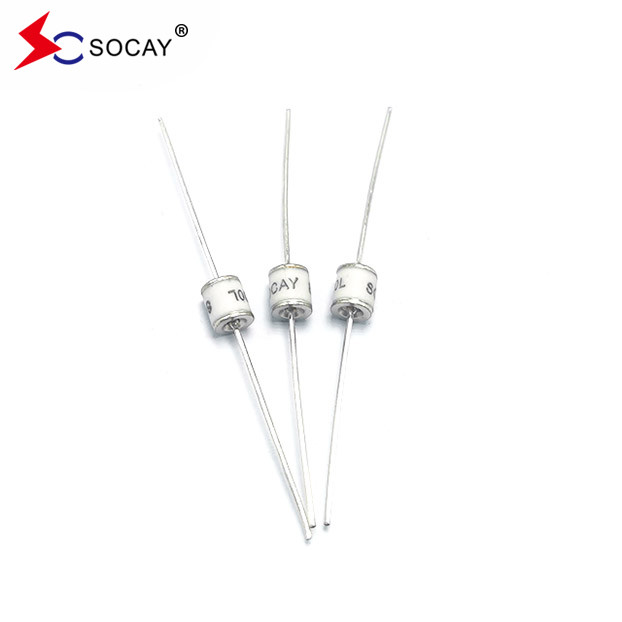

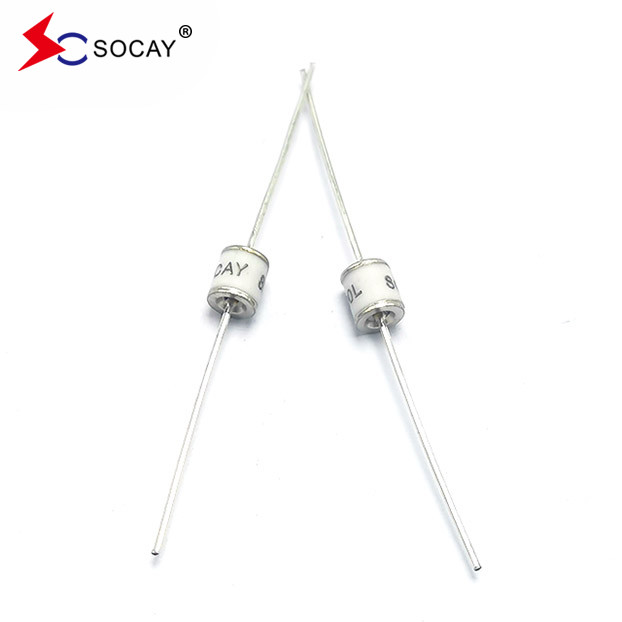

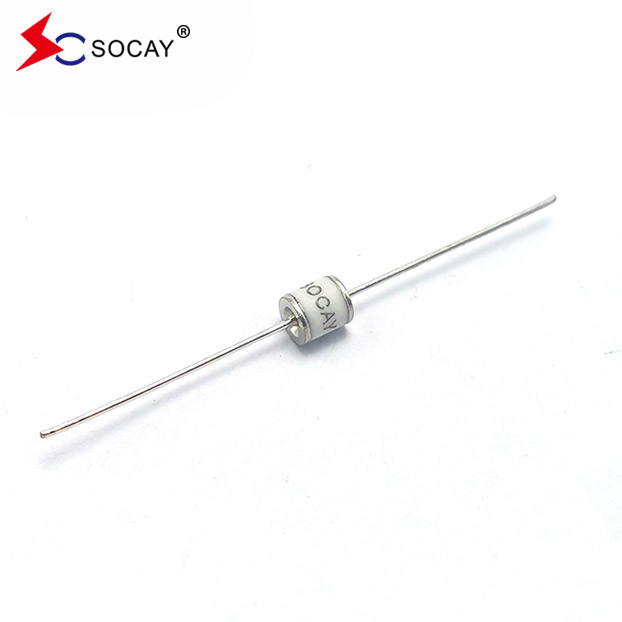

Dispositivo a piombo assiale a 2 elettrodi GDT SC2E5-90LL

Descrizione di prodotto

Tubo di scarico di gas a due elettrodi (GDT) SC2E5-90LL, dispositivi a piombo assiale 90V

DATASHEET:SC2E5_v91.1.pdf

Classificazione GDT

Montaggio superficiale (dimensioni del pacchetto):1206,1210,1812
DIP:2-elettrodo,3-elettrodo

Tensione continua: 75V-800V

Alta tensione di corrente continua: 1000V~6000V

corrente:0.5KA~20KA

Tempo di risposta ≤ 100 NS, con componenti SWITH

Dispositivo a piombo assiale a 2 elettrodi GDT SC2E5-90LL 0

Parte Numero	Marcatura	Tensione di accensione continua	Massimo Impulso tensione di accensione		Resistenza minima dell'isolamento	Capacità massima	Voltaggio di arco	Vita di servizio
								Numero nominale Corrente di scarica di impulso	Corrente di scarica di impulso massima	Numero nominaleACorrente di scarico alternante	Impulso La vita
		@100V/S	@100V/μs	@1KV/μs		@ 1MHz	@ 1A	@8/20μs ± 5 volte	@8/20μs 1 volta	@50Hz 1Sec. 10tempi	@10/1000μs 300 volte
SC2E5-75LL SC2E5-75L	SOCAY75L	75V±20%	< 500V	< 600V	1 GΩ (a 25 V)	< 1,0 pF	- 15 V	5KA	10KA	5A	100A
SC2E5-90LL SC2E5-90L	SOCAY90L	90V±20%	< 500V	< 600V	1 GΩ (a 50 V)	< 1,0 pF	- 15 V	5KA	10KA	5A	100A
SC2E5-150LL SC2E5-150L	SOCAY150L	150V±20%	< 500V	< 600V	1 GΩ (a 50 V)	< 1,0 pF	- 20 V	5KA	10KA	5A	100A
SC2E5-230LL SC2E5-230L	SOCAY230L	230V±20%	< 600V	di potenza inferiore a 700 V	1 GΩ (a 100 V)	< 1,0 pF	- 20 V	5KA	10KA	5A	100A
SC2E5-250LL SC2E5-250L	SOCAY250L	250V±20%	di potenza inferiore a 700 V	< 800 V	1 GΩ (a 100 V)	< 1,0 pF	- 20 V	5KA	10KA	5A	100A
SC2E5-300LL SC2E5-300L	SOCAY300L	300V±20%	< 800 V	> 900 V	1 GΩ (a 100 V)	< 1,0 pF	- 20 V	5KA	10KA	5A	100A
SC2E5-350LL SC2E5-350L	SOCAY350L	350V±20%	< 800 V	> 900 V	1 GΩ (a 100 V)	< 1,0 pF	- 20 V	5KA	10KA	5A	100A
SC2E5-420LL SC2E5-420L	SOCAY420L	420V±20%	> 900 V	< 1000V	1 GΩ (a 100 V)	< 1,0 pF	- 20 V	5KA	10KA	5A	100A
SC2E5-470LL SC2E5-470L	SOCAY470L	470V±20%	> 900 V	< 1000V	1 GΩ (a 100 V)	< 1,0 pF	- 20 V	5KA	10KA	5A	100A
SC2E5-600LL SC2E5-600L	SOCAY600L	600V±20%	di potenza inferiore a 1000 V	di potenza inferiore a 1200 V	1 GΩ (a 100 V)	< 1,0 pF	- 20 V	5KA	10KA	5A	100A
SC2E5-800LL SC2E5-800L	SOCAY800L	800V±20%	di potenza inferiore a 1200 V	di potenza inferiore a 1400 V	1 GΩ (a 100 V)	< 1,0 pF	- 20 V	5KA	10KA	5A	100A
Nota: 1) Termini in conformità all'ITU-T K.12 e alla GB/T 9043-2008 2) Al momento della consegna AQL 0,65 livello II, DIN ISO 2859

Dispositivo a piombo assiale a 2 elettrodi GDT SC2E5-90LL 1
Caratteristiche:

Non radioattivo
RoHS conforme
Basse perdite di inserimento
Ottima risposta ai transitori in rapida crescita
Capacità ultra bassa
Capacità di sovraccarico 5KA testata con impulsi di 8/20μs come definito dalla IEC 61000-4-5

Applicazioni:

modulo di alimentazione, isolatore, inverter, apparecchiature mediche,

485 convertisseur, prodotti per la comunicazione

(macchina terminale ottica, MODELLO,

stazione base di comunicazione),

Stabilizzatore, prodotti di sicurezza, arrester fulmini.
