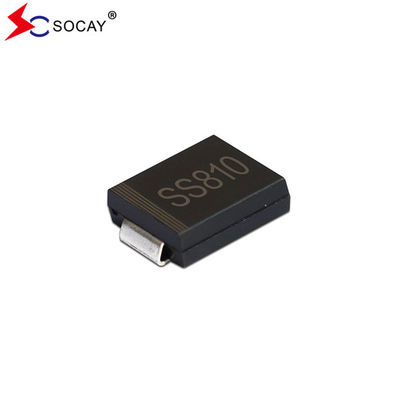

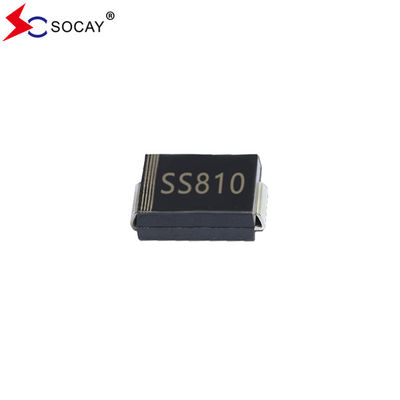

100VRRM Diodo di barriera di Schottky SS810C 70VRMS Voltage SMC Package

3000 pcs
MOQ
negotiable
prezzo
100VRRM Diodo di barriera di Schottky SS810C 70VRMS Voltage SMC Package
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
nome componente: Diodo di barriera di Schottky
Pacchetto componente: DO-214AAB/SMC
Max. VRRM: 100 V
Componente Max. VRMS: 70 V
Prodotto Max. VDC: 100 V
SS810C IF(AV): 8A
VF a 8A: 0.8V
SS810C IR: 50 μA
Evidenziare:

SS810C

,

Diodo di barriera di Schottky a montaggio di superficie

,

SS810C Diodo di barriera Schottky
Informazioni di base
Luogo di origine: Shenzhen, Guangdong, Cina
Marca: SOCAY
Certificazione: REACH,RoHS,ISO
Numero di modello: SS810C
Documento: Brochure del prodotto PDF
Termini di pagamento e spedizione
Tempi di consegna: 5-8 giorni lavorativi
Descrizione di prodotto

100VRRM Diodo di barriera di Schottky SS810C 70VRMS Voltage SMC Package



Diodo di barriera di Schottky SS810C FOTO:SS810C ((SMC)_v94.1.pdf





Le caratteristiche del diodo di barriera Schottky SS810C sono le seguenti:

  • Diodo di barriera Schottky SS810C confezione in plastica UL94V-0.
  • Per le applicazioni di montaggio superficiale del pacchetto è in modo da ottimizzare lo spazio della scheda.
  • SS810C ha basse perdite di potenza, elevata efficienza.

  • SS810C Composto di stampaggio verde secondo la norma IEC 61249.

  • Questo componente ha un'elevata capacità di ondata.
  • Il diodo di barriera Schottky, privo di piombo, è conforme all'UE RoHS 2.0.



Diodo di barriera Schottky SS810C Dati meccanici:

  • Schottky Barrier Diode SS810C Cassa: JEDEC DO-214AB plastica stampata.
  • I suoi terminali: saldatura, saldabile secondo MIL-STD-750, metodo 2026.
  • Diodo di barriera Schottky SS810C Polarità: la banda di colore indica la fine del catodo.
  • Imballaggio standard: nastro a 16 mm (EIA-481).

  • Diodo di barriera di Schottky SS810C circa, peso: 0,0082 once, 0,2325 grammi.





Ma. Classificazionie Caratteristiche elettriche del diodo di barriera Schottky SS810C:

SS810C Capacità nominale a temperatura ambiente di 25 °C, salvo diversa indicazione.
Parametro SS810C Il simbolo SS810C Unità SS810C
Diodo di barriera Schottky Max. Voltaggio inverso di picco ricorrente VRRM 100 V.
Diodo di barriera di Schottky tensione massima RMS VRMS 70 V.
Diodo di barriera Schottky Max. VDC VDC 100 V.
Diodo di barriera di Schottky Corrente media massima in avanti IF ((AV) 8 A
Corrente di picco di avanzamento di onda: 8,3 ms singola mezza onda sinusoidale sovrapposta al carico nominale IFSM 150 A
SS810C tensione massima di 8A VF 0.8 V.
Corrente inversa di corrente continua massima a tensione di blocco nominale di corrente continua IR 50 μA
Diodo di barriera di Schottky Resistenza termica tipica (nota 1) RθJL 15 °C/W
  (nota 2) RθJA 110
SS810C Intervallo di temperatura di giunzione di funzionamento e di stoccaggio TJ, TSTG -55 a +150 °C

Nota: 1. montato su un PCB FR4, di rame unilaterale, con superficie di 100 cm2 di pad di rame.

2- Montato su un PCB FR4, unilaterale in rame, mini pad.









Diodo di barriera di Schottky SS810C:

Figura 1. Curva di degradazione della temperatura di funzionamento del diodo di barriera di Schottky SS810C:

100VRRM Diodo di barriera di Schottky SS810C 70VRMS Voltage SMC Package 0



Fig. 2 Caratteristiche tipiche del forward

100VRRM Diodo di barriera di Schottky SS810C 70VRMS Voltage SMC Package 1





Diodo di barriera Schottky SS810C SMC/DO-214AB Esempio del pacchetto (Unità: pollice ((mm)):

100VRRM Diodo di barriera di Schottky SS810C 70VRMS Voltage SMC Package 2



Informazioni sulla confezione:

Numero della parte Confezione dei componenti Quantità Opzione di imballaggio
SS810C SMC/DO-214AB 3000 PCS per bobina di plastica da 13 pollici
    800 PCS per bobina di plastica da 7 pollici





100VRRM Diodo di barriera di Schottky SS810C 70VRMS Voltage SMC Package 3
