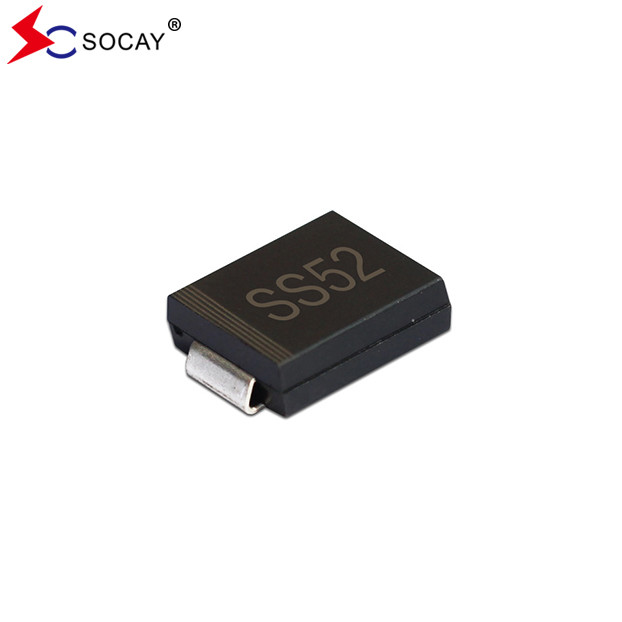

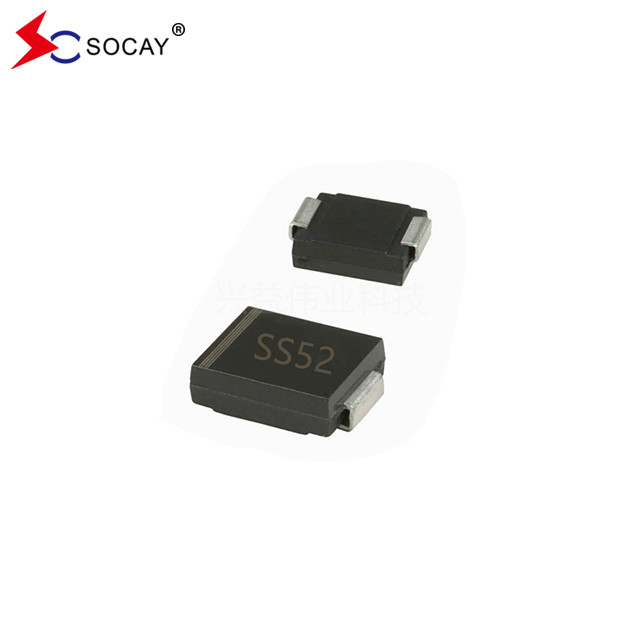

Name: Rettificatori di barriera di Schottky SS52C~SS520C 20VRRM DO-214AB
Brand: SOCAY
SKU: SS52C
Rating: 4.6 (185 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

SS52C Nome: Rettificatori di barriera di Schottky

Pacco SS52C: DO-214AAB/SMC

SS52C Max VRRM: 40 V

SS52C Max. VRMS: 28V

SS52C Max VDC: 40 V

Max. VF a 3A.: 0.55V

SE (AVOIRDUPOIS): 5A

TJ: -55 a +125℃

Evidenziare:

SS52C Rettificatori di barriera Schottky

DO-214AB Pacchetto Rettificatori di barriera Schottky

SS52C

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: REACH,RoHS,ISO

Numero di modello: SS52C

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Tempi di consegna: 5-8 giorni lavorativi

Galleria

Rettificatori di barriera di Schottky SS52C~SS520C 20VRRM DO-214AB

Descrizione di prodotto

Rettificatori di barriera di Schottky SS52C~SS520C 20VRRM DO-214AB

L'indicatore di pressione deve essere conforme alle prescrizioni di cui all'allegato I del regolamento (CE) n. 765/2008.Il numero di segnalazioni è il numero di segnalazioni.1.pdf

Le caratteristiche dei rettificatori di barriera Schottky SS52C~SS520C:

SS52C~SS520C L'imballaggio in plastica è conforme alla norma UL94V-0.
Per le applicazioni del pacchetto DO-214AB è necessario ottimizzare lo spazio della scheda.
SS52C ~ SS520C ha basse perdite di potenza, alta efficienza.
Il prodotto composto di stampaggio verde secondo la norma IEC 61249.
Questo co-componente ha un'elevata capacità di ondata.
SS52C senza piombo, conforme alla normativa UE RoHS 2.0.

I seguenti sono i dati meccanici:

Schottky Barrier Rectifiers SS52C ~ SS520C Cassa: JEDEC DO-214AB plastica stampata.
L'impianto deve essere dotato di un sistema di accumulo di calore e di un sistema di accumulo di calore.
Rettificatori di barriera di Schottky SS52C ~ SS520C Polarità: la banda di colore indica l'estremità del catodo.
SS52C Imballaggio standard: nastro a 16 mm (EIA-481).
Ripristinatori di barriera Schottky SS52C ~ SS520C Approx. Peso: 0,0082 once, 0,2325 grammi.

Ma. Classificazioni- eCaratteristiche elettriche dei raddrizzatori di barriera Schottky SS52C~SS520C:

Capacità nominale a temperatura ambiente di 25 °C, salvo diversa indicazione.
Parametro SS52C~SS520C		Il simbolo	SS52C	SS53C	SS54C	SS55C	SS56C	SS58C	SS510C	SS515C	SS520C	Unità
Max. Voltaggio inverso di picco ricorrente VRRM		VRRM	20	30	40	50	60	80	100	150	200	V.
SS52C~SS520C Voltaggio massimo RMS		VRMS	14	21	28	35	42	56	70	105	140	V.
SS52C~SS520C Voltaggio di blocco massimo in CC		VDC	20	30	40	50	60	80	100	150	200	V.
Max. IF(AV) a TL = 75°C		IF ((AV)	5									A
SS52C~SS520C IFSM : 8,3 ms singola mezza onda sinusoidale sovrapposta al carico nominale		IFSM	100									A
Max. Voltaggio di avanzamento a 5A (nota 1)		VF	0.55			0.74		0.8		0.9		V.
IR massimo a tensione di blocco CC nominale	TJ=25°C	IR	0.2			0.05						mA
	TJ=100°C		20			10
SS52C~SS520C Resistenza termica tipica (nota 2)		RθJL	17									°C/W
		RθJA	55
Intervallo di temperatura della giunzione di funzionamento SS52C-SS520C		TJ	-55 a +125		-55 a +150	-65 a +175						°C
Intervallo di temperatura di stoccaggio SS52C~SS520C		TSTG	-55 a +150			-65 a +175						°C
Nota:1. prova di impulso SS52C ~ SS520C con PW = 300μsec, ciclo di lavoro dell'1% 2. SS52C~SS520C Montato su una scheda PC con zone di cuscinetti in rame di 14 mm2 (0,013 mm di spessore).

Rettificatori di barriera Schottky SS52C~SS520C Curve di classificazione e caratteristiche:

Figura 1. Rettificatori di barriera di Schottky SS52C ~ SS520C Curva di derratazione della corrente in avanti:

Rettificatori di barriera di Schottky SS52C~SS520C 20VRRM DO-214AB 0

Figura 2. SS52C ~ SS520C Corrente massima di sovratensione non ripetitiva:

Rettificatori di barriera di Schottky SS52C~SS520C 20VRRM DO-214AB 1

Rettificatori di barriera Schottky SS52C~SS520C Esempio del pacchetto (Unità: pollice ((mm)):

Rettificatori di barriera di Schottky SS52C~SS520C 20VRRM DO-214AB 2

Informazioni sulla confezione:

Numero della parte	Confezione dei componenti	Quantità	Opzione di imballaggio
SS52C ~ SS520C	SMC/DO-214AB	3000 PCS	per bobina di plastica da 13 pollici
		800 PCS	per bobina di plastica da 7 pollici

Rettificatori di barriera di Schottky SS52C~SS520C 20VRRM DO-214AB 3
