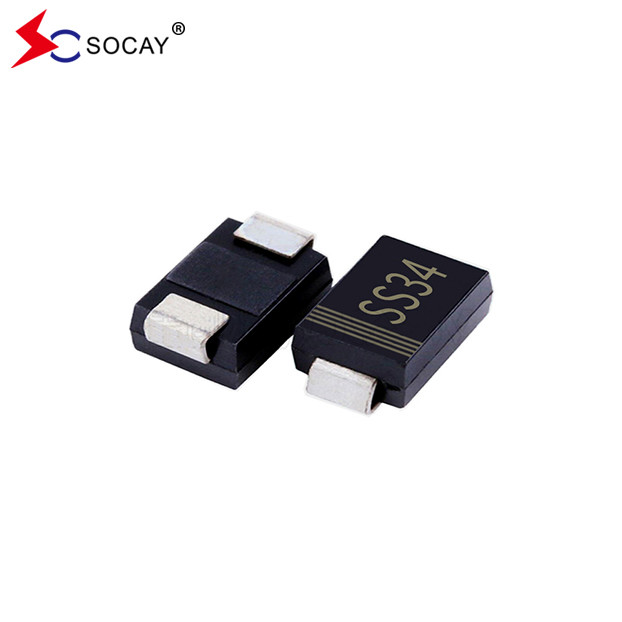

Name: SS34C Diodo di barriera di Schottky 40VRRM 20VRRM SMC Pacchetto Rettificatori di barriera di Schottky
Brand: SOCAY
SKU: SS34C
Rating: 4.9 (111 reviews)

SS34C Diodo di barriera di Schottky 40VRRM 20VRRM SMC Pacchetto Rettificatori di barriera di Schottky

3000 pcs

MOQ

negotiable

prezzo

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Nome: Diodo di barriera di Schottky

Pacchetto di rettificatori: DO-214AAB/SMC

Max. VRRM: 40 V

Max. VRMS: 28V

Prodotto Max. VDC: 40 V

Max. VF a 3A.: 0.5V

RθJL: 15°C/W

RθJA: 110°C/W

Evidenziare:

SS34C

SS34C Diodo di barriera Schottky

SMC Package Rettificatori di barriera Schottky

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: REACH,RoHS,ISO

Numero di modello: SS34C

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Tempi di consegna: 5-8 giorni lavorativi

Galleria

SS34C Diodo di barriera di Schottky 40VRRM 20VRRM SMC Pacchetto Rettificatori di barriera di Schottky

Descrizione di prodotto

SS34C Diodo di barriera di Schottky 40VRRM 20VRRM SMC Pacchetto Rettificatori di barriera di Schottky

SS34C Diodo di barriera di Schottky FOTO:- S.S.32C_S.S.320C (SMC)1.pdf

SS34C Diodo di barriera Schottky Caratteristiche:

SS34C Schottky Barrier Diode confezione in plastica ha Underwriters Laboratory Flammability Classification 94V-0.
Per le applicazioni di pacchetti SMC al fine di ottimizzare lo spazio della scheda.
Questo componente ha una bassa perdita di potenza, un'elevata efficienza.
La SS34C ha un'elevata capacità di sovraccarico.
Libero di piombo in conformità alla normativa UE RoHS 2.0.
Composto di stampaggio verde secondo la norma IEC 61249.

I seguenti sono i dati meccanici del diodo di barriera SS34C Schottky:

Cassa SS34C: JEDEC DO-214AB o plastica stampata SMC.
Conclusioni dei componenti: saldatura, saldabile secondo MIL-STD-750, metodo 2026.
Peso: 0,0082 once, 0,2325 grammi.
Polarità del prodotto: la banda di colore indica l'estremità del catodo.
Coponent Imballaggio standard: nastro a 16 mm (EIA-481).

MAxium Classificazioni- eECaratteristiche elettriche del diodo di barriera di Schottky SS34C:

Capacità nominale a temperatura ambiente di 25 °C, salvo diversa indicazione.
Parametro		Il simbolo	SS32C	SS33C	SS34C	SS35C	SS36C	SS38C	SS310C	SS315C	SS320C	Unità
Tensione inversa massima ricorrente di picco del diodo		VRRM	20	30	40	50	60	80	100	150	200	V.
Tensione massima RMS del diodo		VRMS	14	21	28	35	42	56	70	105	140	V.
tensione di blocco di corrente continua massima del diodo		VDC	20	30	40	50	60	80	100	150	200	V.
Corrente media massima di diodo in avanti		IF ((AV)	3									A
Corrente di picco di avanzamento di onda: 8,3 ms singola mezza onda sinusoidale sovrapposta al carico nominale		IFSM	100									A
Tensione massima di avanzamento a 3A (nota 1)		VF	0.5			0.74		0.8		0.9		V.
Corrente inversa di corrente continua massima a tensione di blocco nominale di corrente continua	TJ=25°C	IR	0.2			0.05						mA
	TJ=100°C		20			2		1
Resistenza termica tipica del diodo	(nota 2)	RθJL	15									°C/W
	(nota 3)	RθJA	110
Intervallo di temperatura delle giunzioni di funzionamento		TJ	-55 a +125		-55 a +150	-65 a +175						°C
Intervallo di temperatura di stoccaggio dei diodi		TSTG	-55 a +150			-65 a +175						°C
Nota:1. Prova dell'impulso con PW = 300 μsec, ciclo di lavoro dell'1% 2. montato su un PCB FR4, unilaterale in rame, con area di 100 cm2 di pad in rame. 3- Montato su un PCB FR4, unilaterale in rame, mini pad.

SS34C Diodo di barriera di Schottky:

Fig. 1 Caratteristiche tipiche del forward:

SS34C Diodo di barriera di Schottky 40VRRM 20VRRM SMC Pacchetto Rettificatori di barriera di Schottky 0

Figura 2 Curva di degradazione della temperatura di funzionamento:

SS34C Diodo di barriera di Schottky 40VRRM 20VRRM SMC Pacchetto Rettificatori di barriera di Schottky 1

SS34C Diodo di barriera Schottky SMC/DO-214AB Esempio del pacchetto (Unità: pollice ((mm)):

SS34C Diodo di barriera di Schottky 40VRRM 20VRRM SMC Pacchetto Rettificatori di barriera di Schottky 2

Informazioni sulla confezione:

Numero della parte	Confezione dei componenti	Quantità	Opzione di imballaggio
SS32C SS34C	SMC/DO-214AB	3000 PCS	per bobina di plastica da 13 pollici
		800 PCS	per bobina di plastica da 7 pollici

SS34C Diodo di barriera di Schottky 40VRRM 20VRRM SMC Pacchetto Rettificatori di barriera di Schottky 3
