VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Voltaggio in avanti

3000 pcs
MOQ
negotiable
prezzo
VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Voltaggio in avanti
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Nome dei rettificatori: Rettificatori di barriera di Schottky
Pacchetto di rettificatori: DO-214AA/SMB
Rettificatori Max. VRRM: 40 V
VRMS massimo: 28V
Componente Max. VDC: 40 V
Max. VF a 5A.: 0.55V
IR a 25°C: 1.0mA
IR a 100°C: 50mA
Evidenziare:

SS54B

,

SS54B Rettificatori di barriera Schottky
Informazioni di base
Luogo di origine: Shenzhen, Guangdong, Cina
Marca: SOCAY
Certificazione: REACH,RoHS,ISO

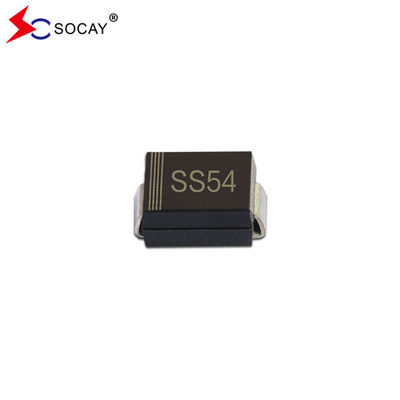

Numero di modello: SS54B
Documento: Brochure del prodotto PDF
Termini di pagamento e spedizione
Tempi di consegna: 5-8 giorni lavorativi
Descrizione di prodotto

VRRM 40V SS54B Schottky Barrier Rectifiers 0,55V Diodo Schottky a tensione in avanti



Rettificatori di barriera di Schottky FOGLIO DATI:SS52B~SS520B ((SMB)_v2205.1.pdf





VRRM 40V SS54B Schottky Caratteristiche:

  • Connessione di silicio metallico, conduzione di maggioranza del vettore
  • Per applicazioni montate in superficie
  • Basse perdite di potenza, elevata efficienza
  • Capacità di corrente di sovraccarico avanzata
  • SS54B è destinato all'uso in inverter a bassa tensione, ad alta frequenza, a rotazione libera e in applicazioni di protezione della polarità



I dati meccanici VRRM 40V SS54B Schottky sono i seguenti:

  • Caso SS54B: SMB
  • Termini: saldabili secondo MIL-STD-750, metodo 2026

  • Peso approssimativo: 0,1 g / 0,0034 oz





Caratteristiche elettriche e termiche dei raddrizzatori di barriera Schottky SS52B:

Parametro Il simbolo SS52B SS54B SS56B SS58B SS510B SS512B SS515B SS520B Unità
Valore massimo VRRM VRRM 20 40 60 80 100 120 150 200 V.
Rettificatori di barriera Schottky Max. Voltaggio RMS VRMS 14 28 42 56 70 84 105 140 V.
Max. tensione di blocco CC VDC 20 40 60 80 100 120 150 200 V.
Corrente media in avanti IF ((AV) 5.0 A

Corrente di picco in avanti,8.3ms

Mezza ondata sinusoidale superposta

sul carico nominale (metodo JEDEC)



 IFSM 100 A
Rettificatori di barriera Schottky Max VF a 5 A VF 0.55 0.70 0.85 V.

IR massimo a tensione inversa nominale CC

 Ta=25°C IR

1.0

50

0.3

25

 mA
  Ta=100°C
Tipo: Capacità di giunzione (1) Cj 500 300 pF
Tipo: Resistenza termica (2) RθJA 50 °C/W
Intervallo di temperatura delle giunzioni di funzionamento TJ -55 a +150 °C
Intervallo di temperatura di stoccaggio TSTG -55 a +150 °C

Nota:1Misurata a 1 MHz e applicata una tensione inversa di 4 V DC.

2. PCB montato con 2,0" x 2,0" (5 x 5 cm) aree di copper pad.











Rettificatori di barriera di Schottky SS52B Curve di classificazione e caratteristiche:

Figura 1. SS52B Curva di riduzione della corrente in avanti:

VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Voltaggio in avanti 0



Figura 2 SS52B TipicoRitorno Caratteristicas:

VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Voltaggio in avanti 1





Le dimensioni del pacchetto SMB SS52B per rettificatori di barriera Schottky:

Confezione montata su una superficie di plastica; 2 conduttori

VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Voltaggio in avanti 2

Il simbolo mm mil
  Min. - Max. - Cosa? Min. - Max. - Cosa?
A 2.13 2.46 84 97
E 4.06 4.70 160 185
D 3.3 3.94 130 155
E1 5.08 5.59 200 220
A1 0.05 0.20 2.0 7.9
L 0.8 1.5 32 59
C 0.152 0.305 6 12
b 1.9 2.2 75 87





Informazioni sulla confezione:

Numero della parte Confezione dei componenti Quantità
SS52B~SS520B PMI 3000 PCS









VRRM 40V SS54B SS510B 100VRRM Schottky Barrier Rectifiers 0,55V Voltaggio in avanti 3
