Name: SOCAY 60VRRM Diodo di Schottky SS26B Rettificatori di barriera di Schottky
Brand: SOCAY
SKU: SS26B
Rating: 4.9 (172 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Nome: Diodo Schottky

Pacco SS26B: DO-214AA ((SMB)

SS26B Max. VRRM: 60 V

SS26B Max. VRMS: 42 V

SBD Max. VDC: 60 V

RθJL: 12°C/W

SS26B IR @ 25°C: 00,09 mA

SS26B IR @ 100°C: 20 mA

Evidenziare:

Rettificatori di barriera di Schottky a montaggio di superficie

Diodo Schottky SS26B

SS26B

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: REACH,RoHS,ISO

Numero di modello: SS26B

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Tempi di consegna: 5-8 giorni lavorativi

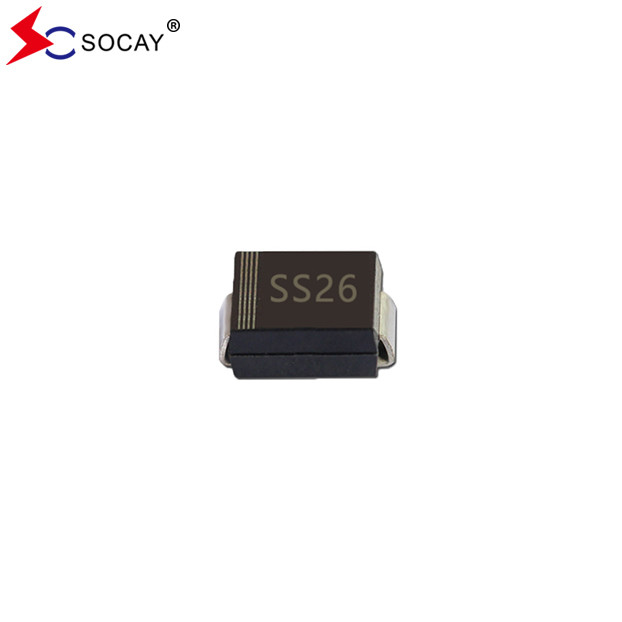

Galleria

SOCAY 60VRRM Diodo di Schottky SS26B Rettificatori di barriera di Schottky

Descrizione di prodotto

SOCAY 60VRRM Diodo Schottky SS26B Rettificatori di barriera Schottky di superficie

Diodo di Schottky FLISCO DATI:SS22B~SS220B ((SMB) _v93.1.pdf

Diodo di Schottky SS26B Caratteristica:

Il pacchetto di Schottky Diode Plastic ha la classificazione di infiammabilità UL94V-0 del laboratorio Underwriters.
Adatto per applicazioni montate in superficie al fine di ottimizzare lo spazio della scheda.
SS26B Schottky Diode ha basse perdite di potenza, alta efficienza.
Schottky Diode SS26B che VRRM è 60V ha alta capacità di sovratensione.
Libero di piombo in conformità alla normativa UE RoHS 2.0.
SS26B Composto di stampaggio verde secondo la norma IEC 61249.

Dati meccanici del diodo di Schottky SS26B:

Cassa di diodo Schottky: DO-214AA/SMB.
I terminali SS26B: saldatura, saldabile secondo MIL-STD-750, metodo 2026.
Peso approssimativo: 0,092 grammi.
SS26B Polarità: la banda di colore indica l'estremità del catodo.
Diodo Schottky SS26B Imballaggio standard: nastro a 12 mm (EIA-481).

Caratteristiche elettriche e termiche del diodo di Schottky SS26B (T)_A= 25°C, salvo diversa indicazione):

Parametro		Il simbolo	SS26B	Unità
Voltaggio inverso di picco ripetitivo		VRRM	60	V.
Diodo Schottky Max. Voltaggio RMS		VRMS	42	V.
Diodo Schottky Max. Voltaggio di blocco CC		VDC	60	V.
Corrente rettificata media in avanti		IF ((AV)	2	A
Corrente di picco di avanzamento di onda: 8,3 ms singola mezza onda sinusoidale sovrapposta al carico nominale		IFSM	50	A
Diodo di Schottky tensione massima in avanti a 2A per diodo (nota 1)		VF	0.7	V.
Diodo di Schottky Corrente inversa di corrente continua massima a tensione di blocco nominale di corrente continua	TJ=25°C	IR	0.09	mA
	TJ=100°C		20
Diodo di Schottky Resistenza termica tipica		RθJL	12	°C/W
Intervallo di temperatura di funzionamento del giunto e di temperatura di stoccaggio		TJ, TSTG	-55 a +150	°C

Diodo di Schottky SS26B Curve di valutazione e caratteristiche:

Figi1- Caratteristiche tipiche del Forward:

SOCAY 60VRRM Diodo di Schottky SS26B Rettificatori di barriera di Schottky 0

Figi2. Curva di degradazione della temperatura di esercizio:

SOCAY 60VRRM Diodo di Schottky SS26B Rettificatori di barriera di Schottky 1

Dimensioni del pacchetto SMB del diodo di Schottky SS26B:

(Unità: pollice))

SOCAY 60VRRM Diodo di Schottky SS26B Rettificatori di barriera di Schottky 2

Informazioni sull' imballaggio di Schottky Diode SS26B:

Numero della parte	Confezione dei componenti	Quantità	Opzione di imballaggio
SS26B	SMB/DO-214AA	3000 PCS	per bobina di plastica da 13 pollici
		800 PCS	per bobina di plastica da 7 pollici
