Casa /Prodotti/Diodo di barriera di Schottky/SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Package SS24B 40VRRM

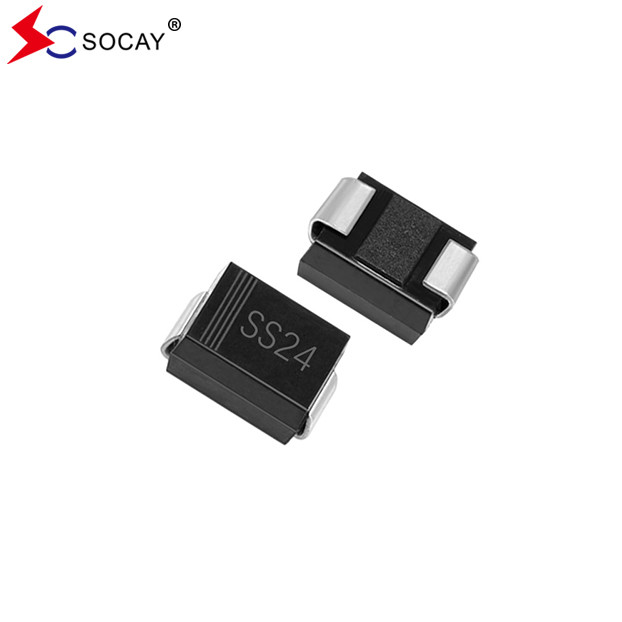

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Package SS24B 40VRRM

3000 pcs
MOQ
negotiable
prezzo
SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Package SS24B 40VRRM
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
nome componente: Rettificatori di barriera di Schottky
Pacco: DO-214AA ((SMB)
SS24B Max. VRRM: 40 V
SS24B Max. VRMS: 28V
SBD Max. VDC: 40 V
SS24B Max. IF(AV): 2A
Rettificatori IFSM: 50A
Rettificatori VF: 0.5V
Evidenziare:

SMB Package Schottky Barrier Rectifiers

,

Rettificatori di barriera Schottky SS24B

,

SS24B
Informazioni di base
Luogo di origine: Shenzhen, Guangdong, Cina
Marca: SOCAY
Certificazione: REACH,RoHS,ISO
Numero di modello: SS24B
Documento: Brochure del prodotto PDF
Termini di pagamento e spedizione
Tempi di consegna: 5-8 giorni lavorativi
Descrizione di prodotto

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA(SMB) Pacchetto SS24B 40VRRM



Rettificatori di barriera di SchottkyDATASHEET:SS22B~SS220B ((SMB) _v93.1.pdf





Le caratteristiche dei rettificatori di barriera di Schottky SS24B:

  • Il pacchetto di plastica ha la classificazione di infiammabilità del laboratorio Underwriters 94V-0.
  • Per applicazioni montate in superficie al fine di ottimizzare lo spazio della scheda.
  • Basse perdite di energia, elevata efficienza.
  • I raddrizzatori di barriera di Schottky SS24B hanno un'elevata capacità di sovratensione.
  • Libero di piombo in conformità alla normativa UE RoHS 2.0.

  • Composto di stampaggio verde secondo la norma IEC 61249.



Dati meccanici dei raddrizzatori di barriera Schottky SS24B:



  • Cassa: plastica stampata JEDEC DO-214AA.
  • Termini: saldatura, saldabile secondo MIL-STD-750, metodo 2026.

  • Peso: 0,0032 once, 0,092 grammi.

  • Polarità: la banda di colore indica la fine del catodo.
  • Rettificatori di barriera Schottky SS24B Imballaggio standard: nastro a 12 mm (EIA-481).





Rettificatori di barriera Schottky SS24B Caratteristiche elettriche e termiche(TA= 25°C, salvo diversa indicazione):

Parametro Il simbolo SS22B SS23B SS24B SS25B SS26B SS28B SS210B SS215B SS220B Unità
Voltaggio inverso massimo di picco ripetitivo VRRM 20 30 40 50 60 80 100 150 200 V.
Tensione massima RMS VRMS 14 21 28 35 42 56 70 105 140 V.
Tensione di blocco massima in CC VDC 20 30 40 50 60 80 100 150 200 V.
Corrente rettificata media massima in avanti IF ((AV) 2 A
Corrente di picco di avanzamento di onda: 8,3 ms singola mezza onda sinusoidale sovrapposta al carico nominale IFSM 50 A
tensione massima di 2 A per diodo (nota 1) VF 0.5 0.7 0.8 0.9 V.
Corrente inversa di corrente continua massima a tensione di blocco nominale di corrente continua TJ=25°C IR 0.09 0.05 mA
  TJ=100°C   20 1
Resistenza termica tipica RθJL 12 °C/W
Intervallo di temperatura di giunzione di funzionamento e di stoccaggio

TJ,

TSTG

 -55 a +150 -55 a +175 °C

Nota:1.Prove di impulsi con PW=300μsec, ciclo di lavoro dell'1%.

2.Montato su una scheda di PC con una superficie di 8 mm2 (0,013 mm di spessore) in rame.









Rettificatori di barriera Schottky SS24BCurve caratteristiche:

Figi1.Curva di degradazione della corrente in avanti:

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Package SS24B 40VRRM 0



Figi2. Caratteristiche tipiche inverse:

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Package SS24B 40VRRM 1





Rettificatori di barriera Schottky SS24B Dimensioni / SMB/DO-214AA Esempio del pacchetto (Unità: pollice ((mm)):

SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Package SS24B 40VRRM 2







Rettificatori di barriera Schottky SS24B Informazioni sull' imballaggio:

Numero della parte Confezione dei componenti Quantità Opzione di imballaggio
SS22B~SS220B SMB/DO-214AA 3000 PCS per bobina di plastica da 13 pollici
    800 PCS per bobina di plastica da 7 pollici







SMD Schottky Barrier Rectifiers 20~200VRRM DO-214AA SMB Package SS24B 40VRRM 3
