Casa /Prodotti/Diodo di barriera di Schottky/40VRRM SBD Schottky Diode SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC

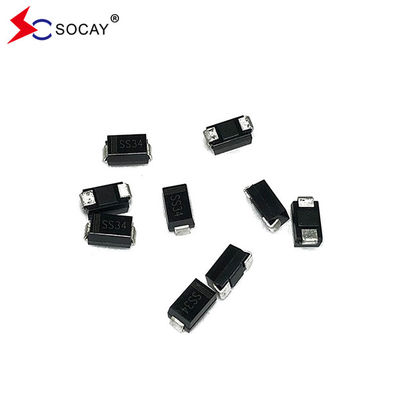

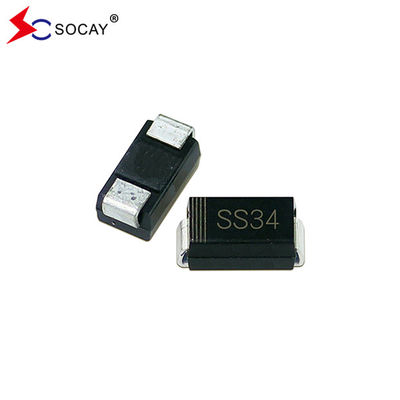

40VRRM SBD Schottky Diode SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC

5000 pezzi
MOQ
negotiable
prezzo
40VRRM SBD Schottky Diode SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Nome della SBD: Diodo di barriera di Schottky
Pacchetto SBD: DO-214AC (SMA)
SBD Max. VRRM: 40 V
Diodo Max. VRMS: 28V
SBD Max. VDC: 40 V
Corrente media rettificata in avanti: 3A
IFSM: 100A
VF: 0.55V
Evidenziare:

DO-214AC Diodo di Schottky

,

Diodo di Schottky SS34A

,

SS34A
Informazioni di base
Luogo di origine: Shenzhen, Guangdong, Cina
Marca: SOCAY
Certificazione: REACH,RoHS,ISO
Numero di modello: SS34A
Documento: Brochure del prodotto PDF
Termini di pagamento e spedizione
Tempi di consegna: 5-8 giorni lavorativi
Descrizione di prodotto

40VRRM SBD Schottky Diode SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC



Diodo di Schottky SBDDATASHEET:SS32A~SS320A ((SMA)_v2205.1.pdf





40VRRM Schottky Diode SS34A Caratteristiche:

  • Anello di protezione per la protezione da sovratensione
  • Perdite di conduzione molto piccole
  • Cambiamento estremamente rapido
  • Un calo di tensione verso l' avanti e' bello.
  • Per applicazioni montate in superficie
  • Immersione di saldatura a 260 °C, 40 s

  • Componente conforme a RoHS 2002/95/CE e WEEE 2002/96/CE



40VRRM Diodo Schottky SS34A Dati meccanici:

  • Schottky Diode SS34A Cassa: JEDEC SMA plastica stampata
  • SS34A Termini: saldatura, saldabile secondo J-STD-002B e JESD22-B102D

  • Polarità del diodo di Schottky: la banda di colore indica l'estremità del catodo

  • Posizione di montaggio: Qualsiasi

  • Peso: 0,07 grammi



Diodo di Schottky SS34A Principali caratteristiche e caratteristiche:

Diodo Schottky IF (((AV)

3.0A
Diodo di Schottky VRRM

20 V a 200 V
SS34A IFSM

100A
Diodo di Schottky VF

00,45V, 0,55V, 0,70V, 0,85V,0.95V
TJ Max. 125°C









Diodo di Schottky SS34A Max. Classificazioni e caratteristiche termiche:

Capacità nominale a temperatura ambiente di 25°C, salvo diversa indicazione.

Mezza ondata monofase 60 Hz, carica resistiva o induttiva, per carica capacitiva.
Parametro Il simbolo SS32A SS33A SS34A SS35A SS36A SS38A SS310A SS315A SS320A Unità

Picco massimo ripetitivo

tensione inversa

 VRRM 20 30 40 50 60 80 100 150 200 V.
Tensione massima RMS VRMS 14 21 28 35 42 56 70 105 140 V.

CC massimo

tensione di blocco

 VDC 20 30 40 50 60 80 100 150 200 V.

Valore medio massimo in anticipo

corrente rettificata



 I(AV) 3.0 A

Corrente di picco di spinta in avanti

8.3ms singola mezza onda sinusoidale

sovrapposte al carico nominale

(Metodo JEDEC)



IFSM

 100 A

Massimo istantaneo

tensione in avanti a 3,0 A

 VF 0.45 0.55 0.70 0.85 0.95 V.

CC massimo

corrente inversa a tensione di blocco nominale di corrente continua

 TA=25°C IR 0.5 0.2 mA
  TA=100°C   20 10 2
Capacità tipica di giunzione1 C.J. 500.0 300.0 pF
Resistenza termica tipica2 RθJA 88.0 °C/W
Intervallo di temperatura di funzionamento della giunzione TJ -65 a +125 -65 a +150 °C
Intervallo di temperatura di stoccaggio TSTG -65 a +150 °C

Nota: 1 Misurata a 1 MHz e applicata una tensione inversa di 4,0 V di corrente continua.

2 Montato su aree di cuscinetto in rame di 0,2" x 0,2" (5,0 mm x 5,0 mm).









Diodo di Schottky SS34A Dimensioni:

40VRRM SBD Schottky Diode SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC 0







Diodo di Schottky SS34A Avviso:

  • Schottky Diode SS34A è destinato ad essere utilizzato in applicazioni elettroniche generali.
  • Il diodo di Schottky SS34A deve essere lavorato meno di quanto indicato; se superato, può causare danni permanenti.
  • I valori massimi assoluti di Schottky diodo SS34A sono valori nominali e non devono essere superati durante il funzionamento.





40VRRM SBD Schottky Diode SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC 1
