Name: Pacco SMD Rettificatore Schottky 60V SS16A Diodo Schottky DO-214AC
Brand: SOCAY
SKU: SS16A
Rating: 4.6 (175 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Nome del componente del prodotto: Diodo Schottky

Pacco: DO-214AC (SMA)

Max. VRRM: 60 V

Max. VRMS: 42 V

Max. VDC: 60 V

Max. IF(AV): 1A

SS16A IFSM: 40A

dv/dt (VR nominale): 10000V/μs

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: REACH,RoHS,ISO

Numero di modello: SS16A

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Tempi di consegna: 5-8 giorni lavorativi

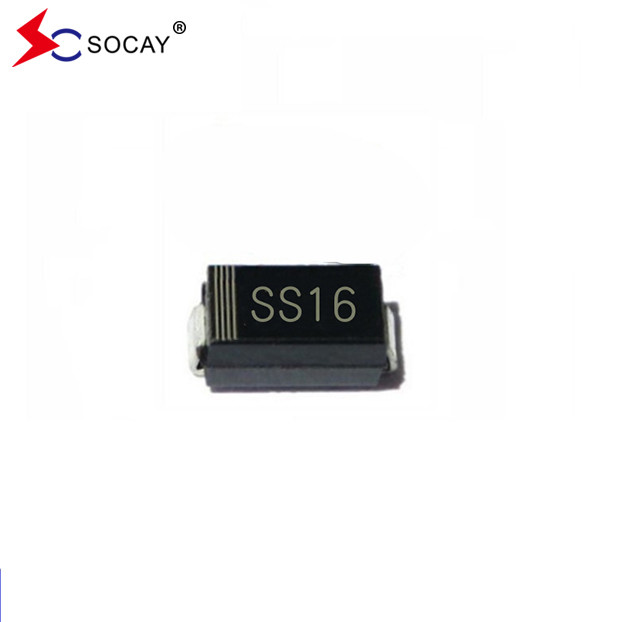

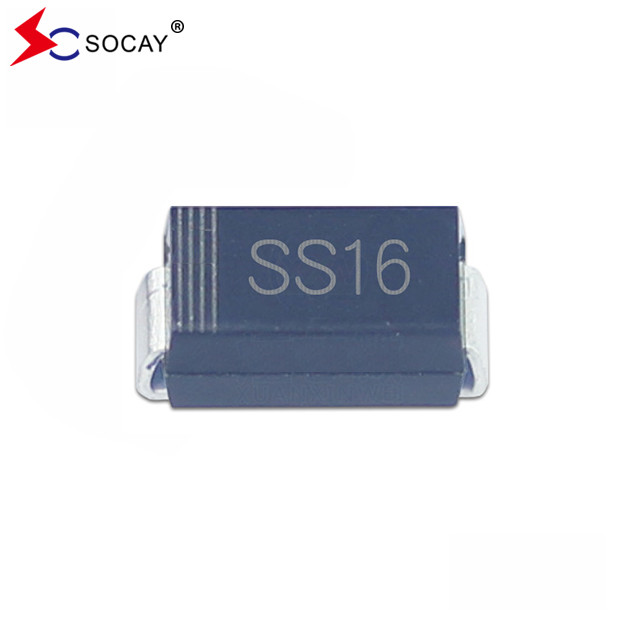

Galleria

Pacco SMD Rettificatore Schottky 60V SS16A Diodo Schottky DO-214AC

Descrizione di prodotto

Pacco SMD 60V Schottky Rettificatore SS16A Schottky Diodo DO-214AC

Diodo di barriera di Schottky FLISCO DI DATI:SS12A~SS120A ((SMA)_v2211.1.pdf

SS16A Proprietà del diodo Schottky:

Schottky Rectifier SS16A, ha un pacchetto basso profilo
Lo sai, e' ideale per il posizionamento automatico
Inoltre, il suo tempo di recupero inverso è ultra veloce.
Schottky Rectifier SS16A ha basse perdite di potenza e elevata efficienza
Non solo basso calo di tensione in avanti
Ma anche la capacità di sovraccarico è alta
T_^LSaldatura ad alta temperatura: 260°C/10 secondi ai terminali
Questo componente SS16A del raddrizzatore Schottky è conforme alle norme RoHS 2002/95/1 e WEEE 2002/96/CE.

SS16A Parametri fisici del diodo Schottky:

Schottky Rettificatore SS16A Cassa: JEDEC DO-214AC plastica stampata
I terminali: saldatura, saldabile per J-STD-002B e JESD22-B102D
La sua polarità: banda laser indica l'estremità del catodo

SS16A Diodo di Schottky Proprietà e classificazione:

Diodo Schottky I_{F (((AV)}	1.0A
Diodo di Schottky V_RRM	20 V a 200 V
Corrente di picco di spinta in avantiIo..._FSM	40A
SBD V_F	00,50V, 0,55V, 0,70V, 0,85V,0.95V
SS16A T_{J Max.}	125°C

Diodo di Schottky, valori massimi e dati termici (T_A= 25°C, salvo diversa indicazione):

Schottky Articolo 2	Il simbolo	SS12A	SS13A	SS14A	SS15A	SS16A	SS18A	SS110A	SS115A	SS120A	Unità
Schottky Max. picco ripetitivo tensione inversa	Schottky V_RRM	20	30	40	50	60	80	100	150	200	V.
Diodo Schottky Max. Voltaggio RMS	Schottky V_RMS	14	21	28	35	42	56	70	105	140	V.
Max. DC tensione di blocco	Schottky V_DC	20	30	40	50	60	80	100	150	200	V.
Schottky Max. media avanti. corrente rettificata	Io..._F_(AV)	1									A
Diodo di Schottky Corrente di spinta di picco in avanti	Schottky I_FSM	40									A
Diodo di Schottky Variazione di tensione (classificato V)_R)	dv/dt	10000									V/μs
Schottky Resistenza termica⁽¹⁾	R_θJL	35									°C/W
Diodo di Schottky T_JT._STG	T_JT._STG	₹ 65 a +125									°C
Nota 1:Schottky èMontato su PCB con aree di cuscinetto in rame da 0,2 x 0,2 ′′ (5,0 x 5,0 mm).

Dati elettrici a diodo di Schottky (T)_A= 25°C, salvo diversa indicazione):

Prodotti a diodo Schottky	Condizioni di Schottky		Il simbolo	SS12A	SS13A~ SS14A	SS15A~ SS16A	SS18A~ SS110A	SS115A~ SS120A	Unità
Voltaggio immediato in avanti	Schottky IF=1.0A(2)		VF	0.50	0.55	0.70	0.85	0.95	V.
Diodo Schottky Ir	VR=VDC	Tj=25°C	IR	0.5					mA
		Tj=100°C		5.0
Nota 2: prova di impulso di diodo di Schottky: larghezza di impulso di 300 μs, ciclo di lavoro dell'1%.

SS16A Dimensioni del diodo Schottky:

Pacco SMD Rettificatore Schottky 60V SS16A Diodo Schottky DO-214AC 0

SS16A Diodo Schottky Nota:

Il prodotto SS16A Schottky Diode è destinato ad essere utilizzato in applicazioni elettroniche generali.
Prodotto SS16A Il diodo di Schottky deve essere lavorato meno di quanto indicato; se il valore SS16A viene superato, può causare danni permanenti o introdurre meccanismi di guasto latente.
I valori massimi assoluti del SS16A sono valori nominali e non devono essere superati durante il funzionamento.

Io..._{F (((AV)}Consigliamo che la corrente del prodotto nel peggiore dei casi non superi l' 80%.

Io..._FSM: Questa classificazione di SS16A specifica la corrente di picco non ripetitiva.

T_JPer garantire un'elevata affidabilità si consiglia di utilizzare il dispositivo a T_Jdi 100°C min.
