Name: SOT23-3L SOT-23 Pacchetto ESD Array SM712 TVS Diodo di protezione di trasmettitori RS485
Brand: SOCAY
SKU: SM712
Rating: 4.9 (200 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Nome: Arrays ESD

Pacco: SOT23-3L

Vrwm (massimo): 7V/12V

Vbr (min.): 7.5V/13.3V

Ir (Max.): 1μA

- Sì.: 1mA

Vc (max.) (Ipp=12A/17A): 35V/22V

Cj (max.) (Vr=0V): 75pF

Cj (Tipo) (Vr=Vrwm): 45 pF

Polarità: Bidirezionale

Evidenziare:

Array ESD SOT23-3L

SOT-23 ESD Array

SM712 TVS Diodo

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: REACH RoHS ISO

Numero di modello: SM712

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Tempi di consegna: 5-8 giorni lavorativi

Galleria

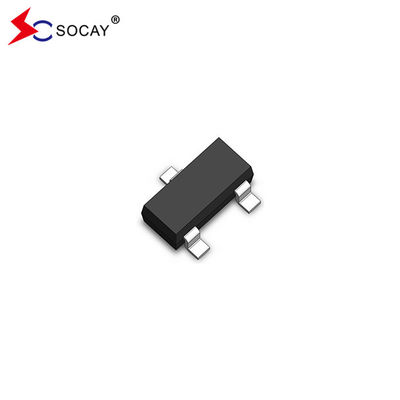

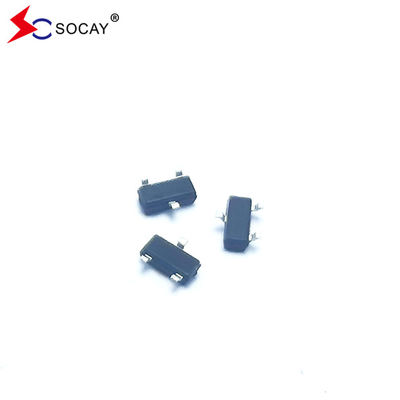

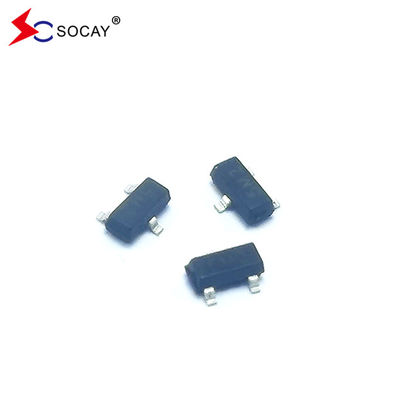

SOT23-3L SOT-23 Pacchetto ESD Array SM712 TVS Diodo di protezione di trasmettitori RS485

Descrizione di prodotto

SOT23-3L SOT-23 Pacchetto ESD Array SM712 Protezione dei ricevitori RS485

Arrays ESD DATASHEET:SM712_v2108.1.pdf

Arrays ESDCaratteristiche:

400 watt di potenza di impulso massimo (t)_p=8/20μs)
Protegge due linee da -7V a +12V
Capacità bassa
Tensione di fissaggio bassa
Tecnologia delle valanghe di silicio allo stato solido

Compatibilità CEI (EN61000-4):

IEC 61000-4-2 (ESD) ±15kV (aria), ±8kV (contatto)
IEC 61000-4-4 (EFT) 40A (5/50ns)

Arrays ESDApplicazioni:

Protezione dei ricevitori RS-485 con gamma di modalità comune estesa
Sistemi di sicurezza
Macchine da banco automatiche
Sistemi HFC
Reti

Arrays ESD Caratteristiche meccaniche:

pacchetto JEDEC SOT-23
Indice di infiammabilità dei composti di stampaggio: UL 94V-0
Imballaggio: nastro e bobina per EIA 481
Quantità per rullo: 3000 pcs

Diagramma del circuito delle serie ESD:
SOT23-3L SOT-23 Pacchetto ESD Array SM712 TVS Diodo di protezione di trasmettitori RS485 0

DSEArraysConfigurazione schematica e PIN:

DSEArraysClassificazione massima assoluta (T)_A= 25°C, salvo diversa indicazione):

Classificazione	Il simbolo	Valore	Unità
Potenza di impulso di picco (tp=8/20μs)	PPP	400	W
Temperatura di saldatura a piombo	TL	260 (10 secondi)	°C
Corrente di impulso di picco (tp=8/20μs)	IPP	17/12	A
Temperatura di funzionamento	TJ	-55 a +125	°C
Temperatura di conservazione	TSTG	-55 a +150	°C

Caratteristiche della curva IV:
SOT23-3L SOT-23 Pacchetto ESD Array SM712 TVS Diodo di protezione di trasmettitori RS485 2

Il simbolo	Parametro
IPP	Corrente massima di impulso di picco inverso
VC	Tensione di fissaggio @ IPP
VRWM	Voltaggio inverso di picco di funzionamento
IR	Corrente massima di perdita inversa @ V_RWM
VBR	Voltaggio di rottura @ IT
IT	Corrente di prova
Se	Corrente in avanti
VF	Voltaggio in avanti @ IF

DSEArraysCaratteristiche elettriche del diodo (TA = 25°C, salvo diversa indicazione):

Parametro	Il simbolo	Condizioni	Pini da 1 a 3 e da 2 a 3 (12V TVS)			Pini da 3 a 1 e da 3 a 2 (7V TVS)			Unità
			Min.	Tipologia	Max.	Min.	Tipologia	Max.
Voltaggio di arresto inverso	VRWM	Pin 3 a 1 o Pin 2 a 1	- Non lo so.	- Non lo so.	12	- Non lo so.	- Non lo so.	7	V.
Voltaggio di rottura inverso	VBR	IT = 1mA	13.3	- Non lo so.	- Non lo so.	7.5	- Non lo so.	- Non lo so.	V.
Corrente di perdita inversa	IR	VR = VRWM	- Non lo so.	- Non lo so.	1	- Non lo so.	- Non lo so.	1	μA
Voltaggio di fissaggio	VC	IPP = 12A, tp = 8/20μs	- Non lo so.	30	35	- Non lo so.	- Non lo so.	- Non lo so.	V.
		IPP = 17A, tp = 8/20μs	- Non lo so.	- Non lo so.	- Non lo so.	- Non lo so.	18	22	V.
Capacità di giunzione	Cj	VR = 0V, f = 1MHz	- Non lo so.	- Non lo so.	75	- Non lo so.	- Non lo so.	75	pF
		VR = VRWM, f = 1MHz	- Non lo so.	45	- Non lo so.	- Non lo so.	45	- Non lo so.	pF

SO23-3L Disegno e dimensioni del pacchetto:
SOT23-3L SOT-23 Pacchetto ESD Array SM712 TVS Diodo di protezione di trasmettitori RS485 3

Il simbolo	Diametro		Inch
	Un minuto.	- Max, ti prego.	Un minuto.	- Max, ti prego.
A	0.900	1.150	0.035	0.045
A1	0.000	0.100	0.000	0.004
A2	0.900	1.050	0.035	0.041
D	2.800	3.000	0.110	0.118
b	0.300	0.500	0.012	0.020
E	2.250	2.550	0.089	0.100
E1	1.200	1.400	0.047	0.055
e	0.950 BSC		0.037 BSC
L	0.300	0.500	0.012	0.020
θ	0°	8°	0°	8°

SOT23-3L SOT-23 Pacchetto ESD Array SM712 TVS Diodo di protezione di trasmettitori RS485 4
