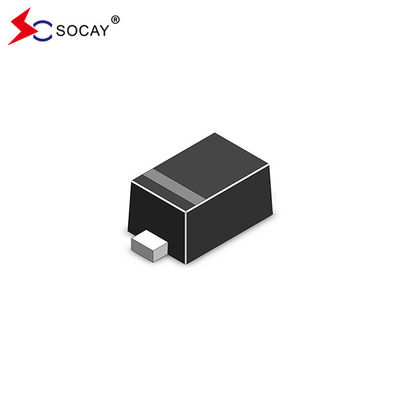

Name: SOD-523 Diodo di protezione ESD Array SE12D5V11GW bassa tensione di fissaggio 25V
Brand: SOCAY
SKU: SE12D5V11GW
Rating: 4.8 (197 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Nome del prodotto: Arrays ESD

Pacchetto del prodotto: SOD-523

Vrwm (massimo): 12V

Vbr (min.): 14.1V

Ir (Max.): 0.1μA

- Sì.: 1mA

Vc (max.) (Ipp=5A): 25 V

Cj (Tipo): 55 pF

Evidenziare:

Diodo di protezione ESD

Diodo di protezione SOD-523 ESD

Diodo di protezione ESD 25V

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: REACH RoHS ISO

Numero di modello: SE12D5V11GW

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Tempi di consegna: 5-8 giorni lavorativi

Galleria

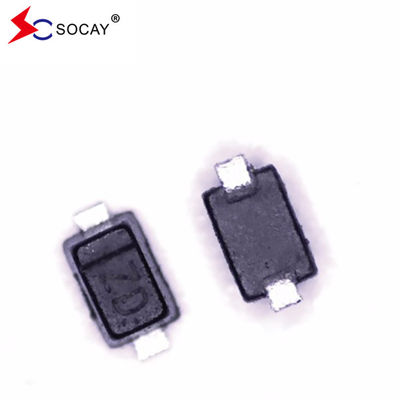

SOD-523 Diodo di protezione ESD Array SE12D5V11GW bassa tensione di fissaggio 25V

Descrizione di prodotto

SOCAY Diodo di protezione ESD di fabbrica originale SE12D5V11GW bassa tensione di fissaggio 25V

Diodo di protezione ESD FOGLIO DATI:SE12D5V11GW_v2108.1.pdf

Diodo di protezione ESDCaratteristiche:

Protegge una linea di I/O
Tensione di fissaggio bassa
tensione di funzionamento: 12V
Corrente a bassa perdita

Diodo di protezione ESDApplicazioni:

Telefoni cellulari e accessori
Elettronica portatile
Server, notebook e desktop
Visualizza Portst

Diodo di protezione ESDCaratteristiche meccaniche:

SOD-523 Pacchetto
Indice di infiammabilità dei composti di stampaggio: UL 94V-0
Quantità per rullo: 3000 pcs
Dimensione del rullo: 7 pollici

Diodo di protezione ESD Configurazione del pin:

SOD-523 Diodo di protezione ESD Array SE12D5V11GW bassa tensione di fissaggio 25V 0

Diodo di protezione ESDClassificazione massima assoluta (T)_A= 25°C, salvo diversa indicazione):

Il simbolo	Parametro		Valore	Unità
TL	Temperatura di saldatura a piombo		260 (10 secondi)	oC
TSTG	Intervallo di temperatura di stoccaggio		-55 a +150	oC
TOP	Intervallo di temperatura di funzionamento		-55 a +150	oC
	IEC61000-4-2 (ESD)	Scarico d'aria	± 30	KV
	IEC61000-4-2 (ESD)	Discarico dei contatti	± 30
	IEC61000-4-4 (EFT)		40	A

Caratteristiche della curva IV:

Il simbolo	Parametro
Io..._PP	Corrente massima di impulso di picco inverso
V._C	Tensione di fissaggio @ I_PP
V._RWM	Voltaggio inverso di picco di funzionamento
Io..._R	Flusso massimo di fuga inversa @ V_RWM
Io..._T	Corrente di prova
V._B	Tensione di rottura @ I_T
Io..._F	Corrente in avanti
V._F	Voltaggio in avanti @I_F
C	Capacità massima @V_R=0V & f=1MHz

Diodo di protezione ESDCaratteristiche elettriche (TA = 25°C, a meno che non sia specificato diversamente):

SimboloIo...	Condizioni	Min.	Tipologia	Max.	Unità
V._R_WM	---	---	---	12.0	V.
V._BR	Io..._T= 1 mA	14.1	---	---	V.
Io..._R	V._R=12V	---	---	0.1	μA
V._C	Io..._PP= 5,0A, tp = 8/20μs	---	---	25.0	V.
C_J	V._R= 0V, f = 1MHz	---	55.0	---	pF

Altri dispositiviCaratteristicasCurve:
Figura 1. 8/20μs Forma d'onda dell'impulso
SOD-523 Diodo di protezione ESD Array SE12D5V11GW bassa tensione di fissaggio 25V 2

Figura 2.Pcontatto ositivo di 8 KV perIEC 61000-4-2

Figi3. Contatto di 8 KV negativi perIEC 61000-4-2
SOD-523 Diodo di protezione ESD Array SE12D5V11GW bassa tensione di fissaggio 25V 4

SOD-523 Disegno e dimensioni del pacchetto:

Il simbolo	Diametro			Inch
	Un minuto.	Nom.	- Max, ti prego.	Un minuto.	Nom.	- Max, ti prego.
A	1.10	1.20	1.30	0.043	0.047	0.051
B	0.70	0.80	0.90	0.028	0.032	0.035
C	0.50	0.60	0.70	0.020	0.024	0.028
D	0.25	0.30	0.35	0.010	0.012	0.014
J	0.07	0.14	0.20	0.0028	0.0055	0.0079
K.	0.15	0.20	0.25	0.006	0.008	0.010
S	1.50	1.60	1.70	0.059	0.063	0.067

SOD-523 Diodo di protezione ESD Array SE12D5V11GW bassa tensione di fissaggio 25V 6
