Name: 3.3V ESD Array Transient Voltage Suppressors Diodo TVS per la protezione ESD
Brand: SOCAY
SKU: SE03D3D01GW
Rating: 4.7 (101 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Nome del prodotto: Arrays ESD

Pacchetto del prodotto: SOD-323

Vrwm (massimo): 3.3V

Vbr (min.): 4.0V

Ir (Max.): 0.1μA

- Sì.: 1mA

Vc (max.) (Ipp=1A): 7.8V

Vc (max.) (Ipp=17A): 19.5V

Cj (Tipo): 0.8pF

Polarità: Bidirezionale

Evidenziare:

3.3V ESD Array

TVS ESD Array

3.3V TVS diodo per la protezione ESD

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: REACH RoHS ISO

Numero di modello: SE03D3D01GW

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Tempi di consegna: 5-8 giorni lavorativi

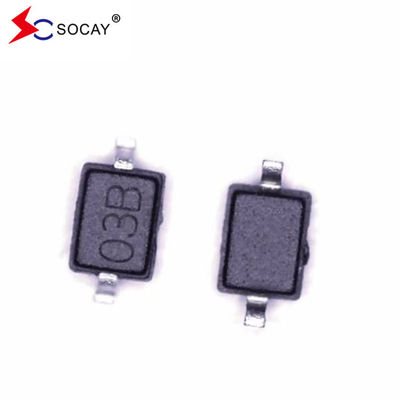

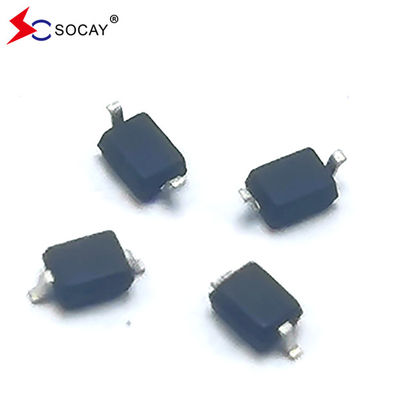

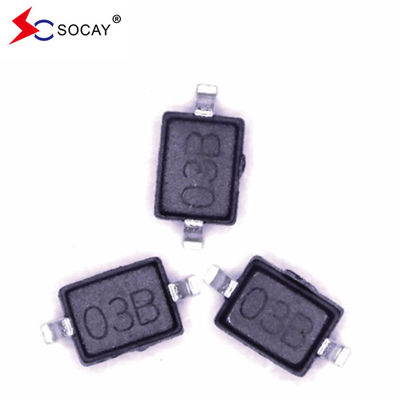

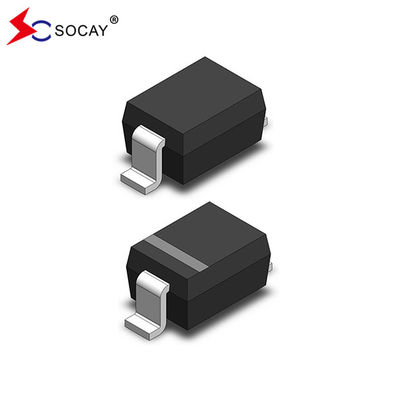

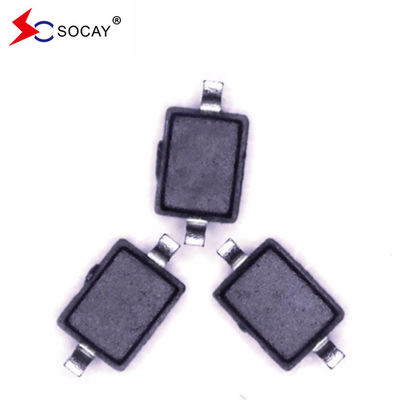

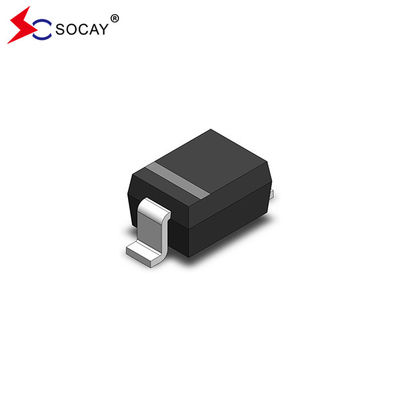

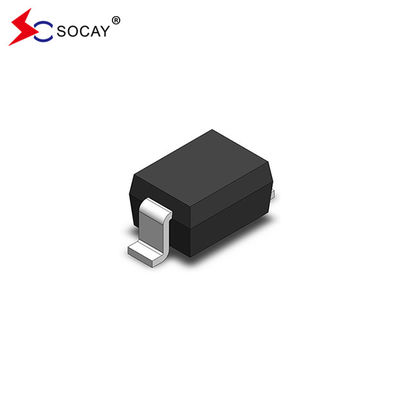

Galleria

3.3V ESD Array Transient Voltage Suppressors Diodo TVS per la protezione ESD

Descrizione di prodotto

3.3V Diodo di protezione ESD SE03D3D01GW Suppressori di tensione transitori per la protezione ESD

Diodo di protezione ESDDATASHEET:Se3D3D01GW_v2204.1.pdf

Diodo di protezione ESDCaratteristiche:

IEC 61000-4-2 (ESD) ±25kV (aria),±25kV (contatto)
IEC61000-4-4 (EFT) 40A (5/50ηs)
Proteggere una linea di I/O (bidirezionale)
Tensione di fissaggio bassa
tensione di funzionamento: 3,3 V
Corrente a bassa perdita
Il tempo di risposta è < 1 ns

Diodo di protezione ESDApplicazioni:

Telefoni cellulari e accessori
Apparecchiature basate su microprocessore
Assistenti digitali personali (PDA)
Notebook, desktop e server
Strumentazione portatile
Periferie
Interfaccia USB

Diodo di protezione ESDCaratteristiche meccaniche:

Pacco SOD-323
Indice di infiammabilità: UL 94V-0
Imballaggio: 3000 PCS / nastro e bobina
Soldeggio ad alta temperatura garantito: 260°C/10s
Dimensione del rullo: 7 pollici
Materiale: privo di alogene

Diodo di protezione ESD Configurazione del pin:

3.3V ESD Array Transient Voltage Suppressors Diodo TVS per la protezione ESD 0

Diodo di protezione ESDClassificazione massima assoluta (T)_A= 25°C, salvo diversa indicazione):

Parametro	Il simbolo	Valore	Unità
ESD per IEC 61000−4−2 (aria) ESD per IEC 61000-4-2 (contatto)	VESD	± 25 ± 25	KV
Intervallo di temperatura di funzionamento	TJ	-55 ~ +150	°C
Intervallo di temperatura di stoccaggio	TSTG	-55 ~ +150	°C
Temperatura di illuminazione con piombo	TL	260	°C

Diodo di protezione ESDCaratteristiche elettriche (TA = 25°C, a meno che non sia specificato diversamente):

Numero della parte

VRWM

(V)

(Max)

(V)

(Min)

(mA)

VC @ 1A

(V)

(Max)

VC (V)

(μA)

(Max)

C.J.

(pF)

(Tipo)

(Max)

(@A)

SE03D3D01GW

3.3

4.0

7.8

19.5

0.1

0.8

Altri dispositiviCaratteristicasCurve:
Figura 1. Forma d'onda dell'impulso
3.3V ESD Array Transient Voltage Suppressors Diodo TVS per la protezione ESD 1

Figi2.Potenza dell'impulso di picco non ripetitivo vs tempo dell'impulso

Figi3. Curva di riduzione della potenza

Figi4.Capacità di giunzione vs.Voltaggio inverso

SOD-323 Disegno e dimensioni del pacchetto:
3.3V ESD Array Transient Voltage Suppressors Diodo TVS per la protezione ESD 5

Il simbolo	Dimensioni in millimetri
	Un minuto.	- Max, ti prego.
A	- Non lo so.	1.00
A1	0.00	0.10
A2	0.80	0.90
b	0.25	0.35
c	0.08	0.15
D	1.20	1.40
E	1.60	1.80
E1	2.50	2.70
e	1.80	2.04
L	0.475 REF
L1	0.25	0.40
θ	0°	8°

3.3V ESD Array Transient Voltage Suppressors Diodo TVS per la protezione ESD 6
