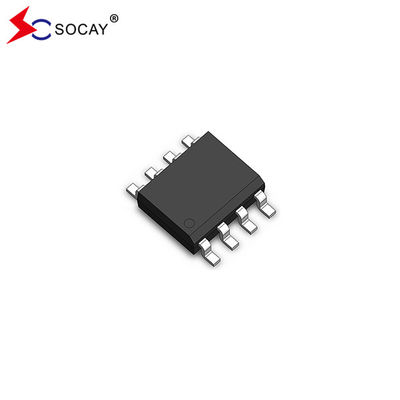

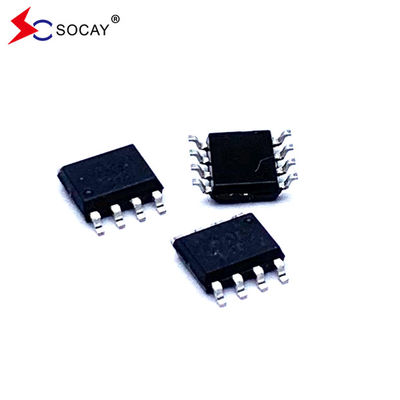

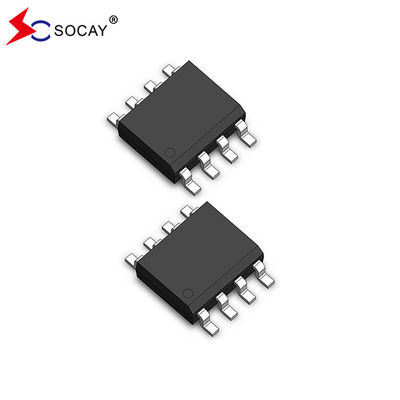

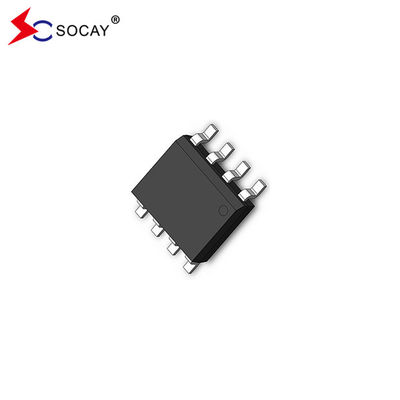

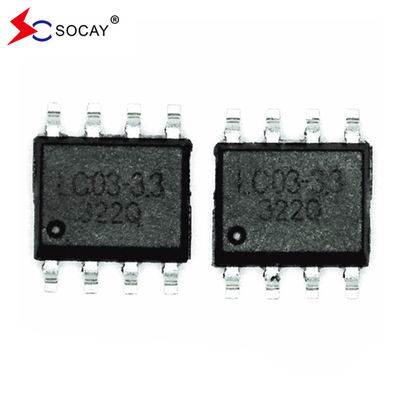

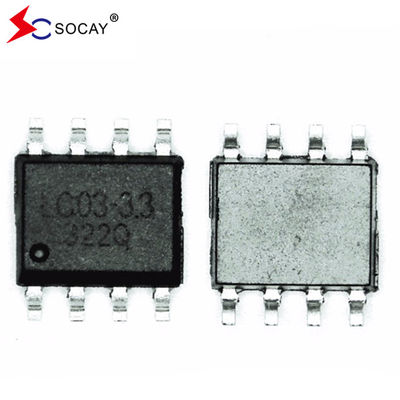

MSOP-8 Package ESD Arrays SE02P8M14HA Capacità ultra-bassa 1.5pF @ 3.0V (tipico) Protezione da sovratensioni ESD
Arrays ESD DATASHEET:Se2P8M14HA_v2207.1.pdf
Caratteristiche degli array ESD:
Basse tensioni di funzionamento e di fissaggio
Applicazioni di array ESD:
Le caratteristiche meccaniche degli array ESD:
Diagramma funzionale degli array ESD:
Arrays di ESD (T)A= 25°C, salvo diversa indicazione):
Il simbolo | Parametro | Valore | Unità |
VESD |
ESD per IEC 61000-4-2 ((Aria) ESD per IEC 61000-4-2 (contatto) |
± 30 ± 30 |
KV |
Codice di riferimento | Temperatura di funzionamento | -55 a +125 | °C |
TSTG | Temperatura di conservazione | -55 a +150 | °C |
TLST | Temperatura di saldatura a piombo | 260 (((10sec.) | °C |
Caratteristiche della curva IV:
Il simbolo | Parametro |
VRWM | Voltaggio nominale di lavoro inverso |
IR | Corrente di perdita inversa @ VRWM |
Vt1 | Voltaggio di attivazione |
Il1 | Corrente di attivazione @ Vt1 |
Vh | Tensione di tensione |
Oh, sì. | Corrente di tenuta @ Vh |
VC | Tensione di fissaggio @ IPP |
IPP | Corrente di impulso di picco massima |
VBR | Voltaggio di rottura @ IT |
C.J. | Capacità parasitaria |
Caratteristiche elettriche (TA = 25°C, a meno che non sia specificato diversamente):
Il simbolo | Condizione di prova | Minimo | Tipologiacalcolatore | Max.imum | Unità |
V.RWM | - Non lo so. | - Non lo so. | - Non lo so. | 2.8 | V. |
Io...R | V.RWM= 2,8V, T=25°C | - Non lo so. | 0.1 | 1.0 | μA |
V.t1 | Io...t1= 100 μA | 3.0 | 3.7 | 4.5 | V. |
V.h | Io...h=10mA | 3.0 | - Non lo so. | 4.0 | V. |
V.C |
Io...PP=2A, tp=8/20μs (Ogni riga) |
- Non lo so. | - Non lo so. | 5.0 | V. |
V.C |
Io...PP=10A, tp=8/20μs (Ogni riga) |
- Non lo so. | - Non lo so. | 8.0 | V. |
V.C |
Io...PP= 24A, tp=8/20μs (Ogni riga) |
- Non lo so. | - Non lo so. | 14.0 | V. |
CJ |
V.R=3,0V, f=1MHz (Ogni riga) |
- Non lo so. | 1.5 | 2.5 | pF |
Arrays ESDCurve caratteristiche:
Figura 1. 8/20μs Forma d'onda d'impulso Figura 2.Tensione di fissaggio VCvs. corrente IPP
Figura 3.Clamping ESD di I/O a GND
(+ 8 kV Contatto per IEC 61000-4-2) Fig.4.Capacità normalizzata contro tensione
MSOP-8 Pacco di schemi e dimensioni:
Il simbolo | Diametro | Inch | ||
Minimo | Massimo | Minimo | Massimo | |
A | 4.800 | 5.000 | 0.189 | 0.196 |
B | 3.800 | 4.000 | 0.150 | 0.157 |
C | 1.350 | 1.750 | 0.054 | 0.068 |
D | 0.350 | 0.490 | 0.014 | 0.019 |
F | 0.400 | 1.250 | 0.016 | 0.049 |
G | 1.27 BSC. | 0.05 BSC. | ||
J | 0.180 | 0.250 | 0.007 | 0.009 |
K. | 0.100 | 0.250 | 0.004 | 0.008 |
P | 5.800 | 6.200 | 0.229 | 0.244 |
R | 0.250 | 0.500 | 0.010 | 0.019 |
