Name: DFN2510-10L ESD Array SE05NRD34GU Voltaggio di lavoro 5.0V Per la protezione ESD
Brand: SOCAY
SKU: SE05NRD34GU
Rating: 5 (114 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

nome componente: Arrays ESD

Confezione dei componenti: DFN2510-10L

Vrwm (massimo): 5.0V

Vbr (min.): 6.0V

Ir (Max.): 1.0 μA

- Sì.: 1mA

Vc (Tipo) (Ipp=1A): 10V

Vc (Tipo) (Ipp=4A): 13V

Cj (Tipo) tra I/O e GND: 0.6pF

Cj (Tipo) tra I/O e I/O: 0.4pF

Evidenziare:

Array ESD DFN2510-10L

Dispositivi di controllo della velocità

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: REACH RoHS ISO

Numero di modello: SE05NRD34GU

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Tempi di consegna: 5-8 giorni lavorativi

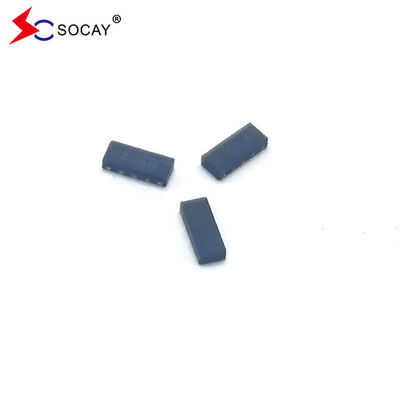

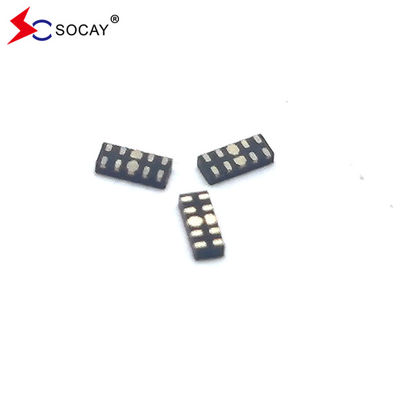

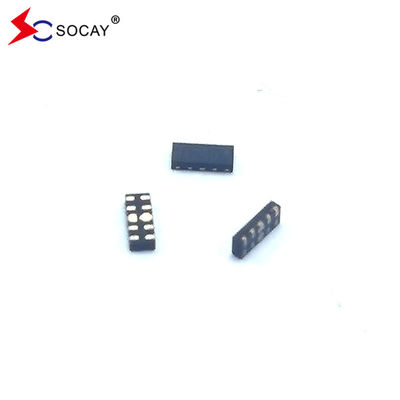

Galleria

DFN2510-10L ESD Array SE05NRD34GU Voltaggio di lavoro 5.0V Per la protezione ESD

Descrizione di prodotto

DFN2510-10L Array ESD SE05NRD34GU Voltaggio di lavoro 5.0V Per la protezione ESD

Arrays ESD DATASHEET:Se è necessario, è possibile eseguire un controllo.1.pdf

Caratteristiche degli array ESD:

tensione di funzionamento: 5,0 V
Capacità bassa: 0,60 pF (tipico)
Corrente a bassa perdita: 1,0μA @ V_RWM
Tensione di fissaggio bassa
Tempo di risposta < 1 ns

Applicazioni di array ESD:

USB 3.0USB 2.0
HDMI 1.3/1.4, Visualizza la porta 1.3, eSATA
Interfaccia di visualizzazione unificata (UDI)
Interfaccia digitale visiva (DVI)
Interfacce seriali ad alta velocità

Le caratteristiche meccaniche degli array ESD:

Pacchetto DFN2510-10L
Indice di infiammabilità del composto di stampaggio: UL 94V-0
Quantità per rullo: 3000 pcs
Dimensione del rullo: 7 pollici

Diagramma funzionale degli array ESD:
DFN2510-10L ESD Array SE05NRD34GU Voltaggio di lavoro 5.0V Per la protezione ESD 0

Arrays di ESD (T)_A= 25°C, salvo diversa indicazione):

Il simbolo	Parametro	Valore	Unità
TLST	Temperatura di saldatura a piombo	260 (10 secondi)	°C
TSTG	Intervallo di temperatura di stoccaggio	-55 a +150	°C
Codice di riferimento	Intervallo di temperatura di funzionamento	-55 a +125	°C
VESD	ESD per IEC 61000-4-2 ((Aria)	± 20	KV
	ESD per IEC 61000-4-2 (contatto)	± 15

Caratteristiche della curva IV:
DFN2510-10L ESD Array SE05NRD34GU Voltaggio di lavoro 5.0V Per la protezione ESD 2

Il simbolo	Parametro
IPP	Corrente massima di impulso di picco inverso
VC	Tensione di fissaggio @ IPP
VRWM	Voltaggio inverso di picco di funzionamento
IR	Corrente di perdita inversa massima @ VRWM
VBR	Voltaggio di rottura @ IT
IT	Corrente di prova
Se	Corrente in avanti
VF	Voltaggio in avanti @ IF

Caratteristiche elettriche (TA = 25°C, a meno che non sia specificato diversamente):

Il simbolo	Condizione di prova	Minimo	Tipico	Massimo	Unità
VRWM	Qualsiasi pin di I/O a GND	- Non lo so.	- Non lo so.	5.0	V.
IR	VRWM=5V, T=25°C Qualsiasi pin di I/O a GND	- Non lo so.	- Non lo so.	1.0	μA
VBR	IT = 1mA Qualsiasi pin di I/O a GND	6.0	- Non lo so.	- Non lo so.	V.
VC	IPP=1A, tp=8/20μs Qualsiasi pin di I/O a GND	- Non lo so.	10	- Non lo so.	V.
VC	IPP=4A, tp=8/20μs Qualsiasi pin di I/O a GND	- Non lo so.	13	- Non lo so.	V.
C.J.	VR=0V, f=1MHz Tra I/O e GND	- Non lo so.	0.60	- Non lo so.	pF
C.J.	VR=0V, f=1MHz Tra I/O e I/O	- Non lo so.	0.40	- Non lo so.	pF

Informazioni sull'applicazione delle matrici ESD:
DFN2510-10L ESD Array SE05NRD34GU Voltaggio di lavoro 5.0V Per la protezione ESD 3
Layout Top View per l'interfaccia HDMI conSE05NRD34GU

DFN2510-10L Disegno e dimensioni del pacchetto:

Il simbolo	Dimensioni in millimetri
	Un minuto.	Nom.	- Max, ti prego.
A	0.45	0.50	0.55
A1	- Non lo so.	0.02	0.05
b	0.15	0.20	0.25
b1	0.35	0.40	0.45
b2	0.20	0.25	0.30
c	0.10	0.15	0.20
D	2.45	2.50	2.55
e	0.50 BSC
Nd	2.00 BSC
E	0.95	1.00	1.05
L	0.35	0.40	0.45
L1	0.075 REF
L2	0.050 REF
h	0.08	0.12	0.15
R	0.05	0.10	0.15

DFN2510-10L ESD Array SE05NRD34GU Voltaggio di lavoro 5.0V Per la protezione ESD 5
