Name: SE03N6L01GZ ESD Array Protezione ESD a bassa capacità Voltaggio di esercizio 3.3V
Brand: SOCAY
SKU: SE03N6L01GZ
Rating: 4.5 (166 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

nome componente: Arrays ESD

Confezione dei componenti: DFN1006-2L

Vrwm (massimo): 3.3V

Vbr (min.): 5.0V

Vbr (massimo): 6.5V

- Sì.: 1mA

Ir (Max.): 1.0 μA

Vc (Tipo) (Ipp=1A): 9,0 V

Vc (Tipo) (Ipp=5A): 19.0V

Cj (Tipo): 0.4pF

Evidenziare:

Array ESD 3.3V

Array ESD a bassa capacità

Protezione ESD a bassa capacità

Informazioni di base

Luogo di origine: Shenzhen, Guangdong, Cina

Marca: SOCAY

Certificazione: REACH RoHS ISO

Numero di modello: SE03N6L01GZ

Documento: Brochure del prodotto PDF

Termini di pagamento e spedizione

Tempi di consegna: 5-8 giorni lavorativi

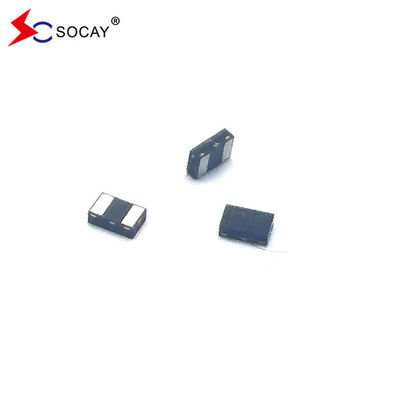

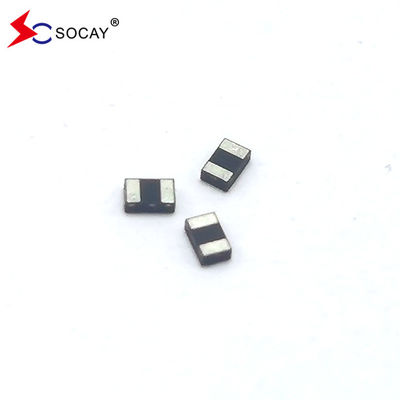

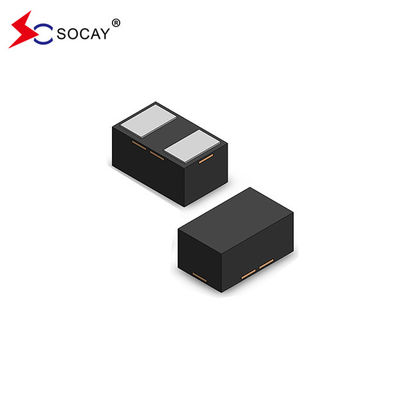

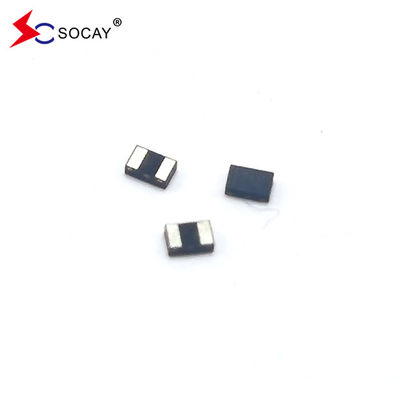

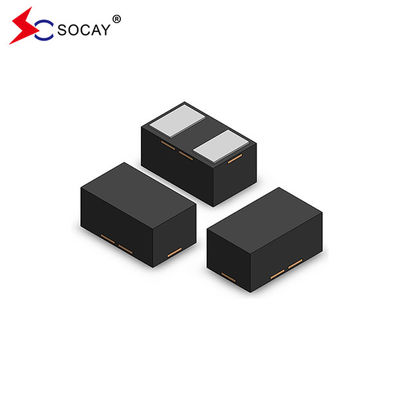

Galleria

SE03N6L01GZ ESD Array Protezione ESD a bassa capacità Voltaggio di esercizio 3.3V

Descrizione di prodotto

Dispositivi ESD a bassa capacità per la protezione ESD SE03N6L01GZ Voltaggio di esercizio 3.3V

Arrays ESD DATASHEET:Se è necessario, il numero di unità di controllo deve essere indicato.1.pdf

Caratteristiche degli array ESD:

Tensione di funzionamento: 3,3 V
Basso livello di perdita: nA
Capacità ridotta
Tensione di fissaggio estremamente bassa
RoHS conforme

Applicazioni di array ESD:

Telefoni cellulari e accessori
Interfaccia digitale visiva (DVI)
Circuiti RF
Portata visualizzata
Porte USB
Porte MDDI
PCI Express

Le caratteristiche meccaniche degli array ESD:

DFN1006 (1.0x0.6x0.5mm) Pacchetto
Peso 0,5 milligrammi (circa)
Quantità per rullo: 10.000 pcs
Dimensione del rullo: 7 pollici
Finitura senza piombo

Diagramma funzionale degli array ESD:

SE03N6L01GZ ESD Array Protezione ESD a bassa capacità Voltaggio di esercizio 3.3V 0

Arrays di ESD (T)_A= 25°C, salvo diversa indicazione):


Il simbolo	Parametro	Valore	Unità
T_L	Temperatura di saldatura a piombo	260 (10 secondi)	oC
T_OP	Intervallo di temperatura di funzionamento	-55 a +125	°C
T_STG	Intervallo di temperatura di stoccaggio	-55 a +150	°C
V._DSE	ESD per IEC61000-4-2 (aria)	± 25	kV
	ESD per IEC61000-4-2 (contatto)	± 25

Caratteristiche elettriche (T_A=25°C se non diversamente specificato):

Parametro	Il simbolo	Condizioni	Un minuto.	Tipo.	- Max, ti prego.	Unità
Voltaggio di funzionamento inverso	VRWM	- Non lo so.	- Non lo so.	- Non lo so.	3.3	V.
Tensione di rottura	VBR	IT = 1mA	5.0	- Non lo so.	6.5	V.
Corrente di perdita	IR	VRWM = 3,3V	- Non lo so.	- Non lo so.	1.0	μA
Voltaggio di fissaggio	VC	IPP = 1A, tP = 8/20μs	- Non lo so.	9.0	- Non lo so.	V.
Voltaggio di fissaggio	VC	IPP = 5A, tP = 8/20μs	- Non lo so.	19.0	- Non lo so.	V.
Capacità di giunzione	C.J.	VR = 0V, f = 1MHz	- Non lo so.	0.4	- Non lo so.	pF

Arrays di curve caratteristiche di ESD:

Figura 1.8/20 us Forma d'onda dell'impulso

Figura 2.DSEPulceWaveforma(secondo la norma IEC 61000-4-2)

DFN1006-2L Disegno e dimensioni del pacchetto:

Il simbolo	Diametro		Inch
	Un minuto.	- Max, ti prego.	Un minuto.	- Max, ti prego.
A	0.450	0.550	0.018	0.022
A1	0.010	0.070	0.000	0.003
D	0.950	1.050	0.037	0.041
E	0.550	0.650	0.022	0.026
D1	0.450 REF		0.018 REF
E1	0.400 REF		0.016 REF
b	0.275	0.325	0.011	0.013
e	0.675	0.725	0.027	0.029
L	0.275	0.325	0.011	0.013
L1	0.010 REF		0.000 REF

SE03N6L01GZ ESD Array Protezione ESD a bassa capacità Voltaggio di esercizio 3.3V 3
